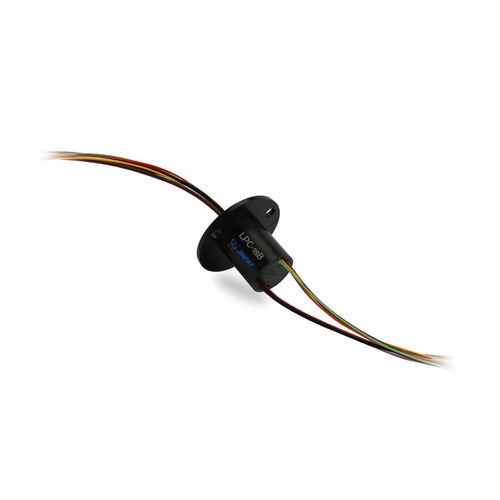

Schleifring zur Leistungs- und Signalübertragung LPC-18BelektrischKapselfür medizinische Geräte
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- zur Leistungs- und Signalübertragung, elektrisch
- Konstruktion
- Kapsel
- Anwendung
- für medizinische Geräte, für Drehtisch, für Kamera, für Prüfstände
- Material
- Kunststoff
- Weitere Eigenschaft
- kompakt, Standard, für niedriges Drehmoment, hochleistungsfähig, Flansch, Mehrweg
- Spannung
240 V
- Primärstrom
2 A
- Rotationsgeschwindigkeit
Min: 0 rpm
(0 rad.min-1)Max: 200 rpm
(1.257 rad.min-1)- Anzahl der Kanäle
18 unit
Beschreibung
Der mittelgroße Standard-Kapselschleifring kann über 125 Schaltkreise integrieren, mit einem optionalen Außendurchmesser von 22 mm bis 54 mm. Diese Serie verwendet fortschrittliche Oberflächenbearbeitungstechniken nach Militärstandard und ist hochpräzise, kompakt und einfach zu montieren. Der Gold-zu-Gold-Kontakt gewährleistet einen geringen Widerstand und eine sehr lange Lebensdauer. Sie ist in der Lage, verschiedene Signale zu integrieren: Ethernet, USB, RS, LVDS, CAN-Bus, Fire Wire, SDI und HDMI, etc.
Spezifikationen
Betriebsdrehzahl 0-200 U/min
Anzahl der Schaltkreise 18
Spannung 240 VAC/DC
Stromstärke 2 Ampere pro Stromkreis
Temperaturbereich -20℃ bis +60℃
Kontaktmaterial Gold auf Gold
Leitungsgröße 28# versilbertes Kupfer
Leitungslänge Standard 250 mm (9.843inch)
Dielektrische Festigkeit ≥200 VAC @50Hz, zwischen jedem Stromkreis
Isolationswiderstand 50 MΩ @ 500 VDC
Elektrisches Rauschen 30mΩ Min
---
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
