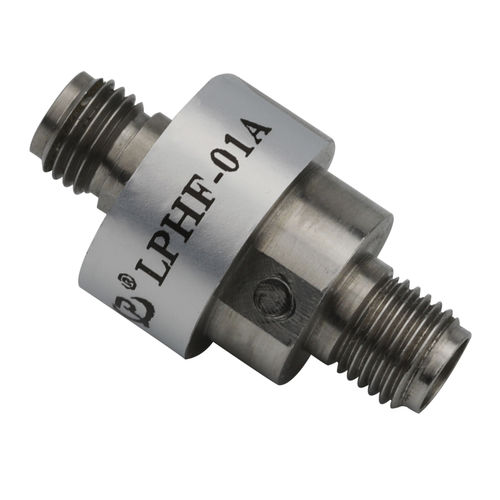

Signalübertragungs-Schleifring LPHF-01A

für RadarantennenVideoübertragungStandard

RF-Drehschleifring Merkmale & Vorteile Ausgezeichnete Abschirmwirkung und Anti-Interferenzkapazität Integrierte Einheit von Hochfrequenz und Elektrik Modulares Design und physikalische Integration sorgen für eine kompakte Struktur Ultra-niedrige Einfügedämpfung, VSWR und Phase-WOW Optionaler Steckertyp Lange Lebensdauer Kostengünstig Keine Wartung RF-Drehschleifring Kundenspezifische Lösung : Erhältlich für die separate Übertragung von ein- oder mehrkanaligen Hochfrequenzsignalen oder die integrierte Übertragung von elektrischem Signal (maximal 200 Schaltungen) und Hochfrequenz Gleichzeitige Übertragung von mehreren Signalen oder Kanälen (maximal 4) wird unterstützt Spezifikation Kanal - 1 Frequenzbereich - DC bis 18GHz SVWR, max - 1,20@ 0 bis 6GHz; 1,25@ 6 bis 12GHz; 1,35@ 12 bis 18 GHz SVWR-Schwankung - 0.03 Einfügungsdämpfung - 0.25 dB@ 0 bis 6GHz; 0,35dB@6 bis 12GHz; 0,50dB @12 bis 18GHz Einfügungsdämpfungsschwankung - 0.04dB Phase, max - 1° Spitzenleistung, max - 1500W Mittlere Leistung, max - 200W@1 GHz; 30W@18GHz Arbeitsgeschwindigkeit, max - 100 RPM Steckertyp - SMA-Buchse (50Ω) Kontaktmaterial - Berylliumkupfer Steckermaterial - Rostfreier Stahl Axiale Belastung der Endfläche, max - ±2N Radiale Belastung der Endfläche, max - ±2N Anlaufdrehmoment - 0,5Ncm, max Arbeitsdrehmoment - 1Ncm, max Gewicht - 10g Arbeitstemperatur - -40~+70℃ Luftfeuchtigkeit - 85% Schutzgrad - IP40 Lebensdauer - 0,5 Millionen Umdrehungen
