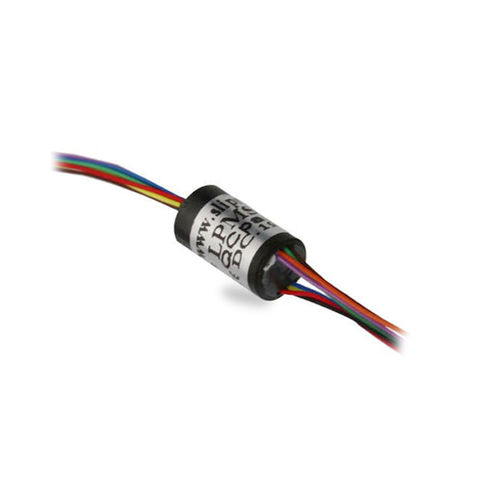

Miniatur-Schleifring LPMS-08E
Kapselfür Drehtischfür Radarantennen

Miniatur-Schleifring
Miniatur-Schleifring
Miniatur-Schleifring
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Konstruktion
Kapsel
Anwendung
für Drehtisch, für Radarantennen
Material
Kunststoff
Weitere Eigenschaft
IP54, mit Goldkontakten, Miniatur
Spannung

48 V

Primärstrom

1 A

Rotationsgeschwindigkeit

Min: 0 rpm
(0 rad.min-1)

Max: 300 rpm
(1.885 rad.min-1)

Anzahl der Kanäle

8 unit

Beschreibung

Diese Einheit kann in jedem elektromechanischen System verwendet werden, das eine ungehinderte, kontinuierliche Drehung erfordert, während Energie oder Daten von einer stationären zu einer rotierenden Struktur übertragen werden. Sie wird auch als elektrische Drehschnittstelle, Kommutator, Kollektor, Drehgelenk oder elektrische Drehverbindung bezeichnet. Sie kann die elektromechanische Fähigkeit verbessern, das Systemdesign vereinfachen und mögliche Schäden während der Rotation eliminieren. Es ist das Schlüsselgerät von verschiedenen précision rotierenden Arbeitstisch, elektrische Testinstrument, Herstellung und Prozesskontrolle Instrument. Der Super-Miniatur-Schleifring LPMS-08E ist ein Standardgerät von der Stange, das Goldkontakte an der Drehschnittstelle verwendet. Zur Vereinfachung der elektrischen Anschlüsse werden sowohl am Stator als auch am Rotor farbcodierte Anschlussdrähte verwendet. Der LPMS-08E ermöglicht eine enorme Flexibilität im Umgang mit Einschränkungen der Systemgröße. Es ist in Konfigurationen mit 4 und 8 Schaltkreisen erhältlich. Merkmale ♦ 8-Schaltkreis-Modelle ♦ 1 Ampere pro Stromkreis, 48VAC/DC ♦ Präzisionsmontage zur Gewährleistung einer außergewöhnlichen Lebensdauer ♦ Drehzahl bis zu 300 U/min kontinuierlich ♦ Gold-Gold-Kontakte ♦ Flexible, farbcodierte, versilberte Anschlussdrähte ♦ Hervorragende Handhabung von kleinen Steuersignalen ♦ Métal-Gehäuse optional Vorteil ♦ Niedriges Drehmoment minimiert das Drehmomentbudget des Systems ♦ Kompakte Bauweise, um in den anspruchsvollsten Raum zu passen. ♦ Kompaktes Gehäuse ♦ Geringes elektrisches Rauschen ♦ Schneller Versand gemäß Ihrer dringenden Anforderung ♦ 360°kontinuierliche Drehung ♦ Hinzufügen von Sonderkomponenten Anwendung 1. Elektrische Prüfgeräte 2. Fertigungs- und Prozesssteuerungsanlagen 3. Indexiertische. 4. CCTV-Schwenk-/Neigecaméra-Halterungen 5. Exponat-/Display-Ausrüstung. 6. Mini-Typ-Draht-Rollmaschine 7. Steuerung mit geschlossenem Kreislauf

---
