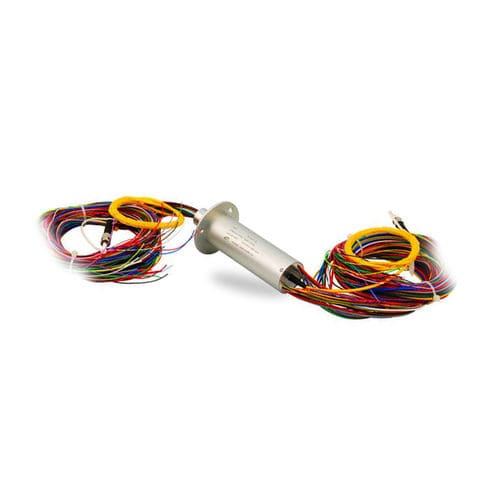

Schleifring zur Leistungs- und Signalübertragung LPC-0910-3502-FO01

elektro-optischKapselfür Robotik

JINPAT LPC-0910-3502-FO01 ist ein hochpräziser Schleifring mit kompakter Bauform. Mit einer integrierten optischen Drehdurchführung ist dieses Schleifringmodell in der Lage, Leistung, Signale und optische Signale zu übertragen. Bei diesem Schleifringmodell wird eine Aluminiumlegierung als Gehäusematerial und Edelmetall als Kontaktmaterial verwendet. Durch die spezielle Konstruktion und Fertigungstechnik ist der LPC-0910-3502-FO01 sehr störsicher und garantiert einen extrem niedrigen Datenpaketverlust. Er ist sehr leichtgängig bei der Rotation und erzeugt daher kaum elektrisches Rauschen. Der LPC-0910-3502-FO01 greift die fortschrittliche Technik auf dem Gebiet auf und wird von den Kunden gut angenommen. Dieser kapseloptische Schleifring ist für elektrische Geräte geeignet, die optische Signale übertragen müssen. Schaltkreise - 9Schaltkreise* 10A, 35Schaltkreise*2A, 1* Faser Betriebsspannung - 240 VDC Durchschlagsfestigkeit - Zwischen den Stromkreisen≥500V@50Hz Isolierung - 100MΩ@100VDC Elektrisches Rauschen - ≤15mΩ Arbeitsgeschwindigkeit - 0~100 U/min Kontakt - Edelmetall Gehäuse - Aluminium-Legierung Drahtgröße - AWG17# /28# Leitungsdrahtlänge - Rotor:1000±5 mm Stator:1000±5 mm Faserdrahtlänge - Rotor:800±5 mm Stator:800±5 mm Wellenlänge - 1310-1650 mm Einfügedämpfung - ＜2dB Rückflussdämpfung - ＞40dB Lichtwellenleiter-Typ - Singlemode Steckertyp - ST Temperatur - -40°C~+85°C Luftfeuchtigkeit - ≤60%RH IP - IP54
