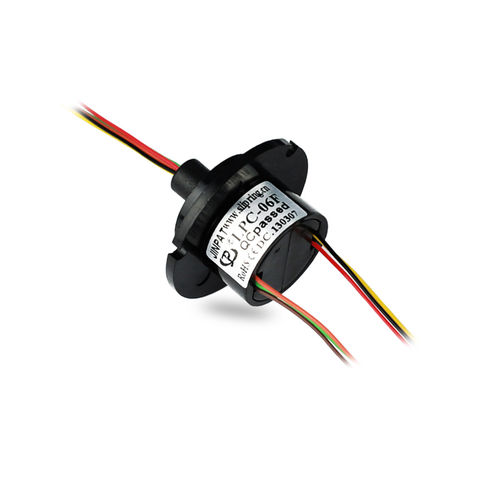

Schleifring zur Leistungs- und Signalübertragung LPC-06F

Kapselfür Drehtischfür Kamera

Beschreibung Dieses Gerät kann in jedem elektromechanischen System eingesetzt werden, das eine ungehinderte, kontinuierliche Drehung während der Übertragung von Energie oder Daten von einer stationären zu einer rotierenden Struktur. Sie wird auch als elektrische Drehschnittstelle, Kommutator, Kollektor, Drehgelenk oder elektrische Drehverbindung bezeichnet. Es kann die elektromechanische Fähigkeit verbessern, das Systemdesign vereinfachen und mögliche Schäden während der Rotation eliminieren. Es ist ein Schlüsselgerät von verschiedenen précision rotierenden Arbeitstisch, elektrisches Testinstrument, Herstellung und Prozesskontrollinstrument. Der Kapselschleifring LPC-06F ist ein Standardgerät von der Stange, das Goldkontakte an der Drehschnittstelle verwendet. Zur Vereinfachung der elektrischen Anschlüsse werden sowohl am Stator als auch am Rotor farbcodierte Anschlussdrähte verwendet. Durch die Verwendung einer 90°-V-Nut für jeden Ring bietet der LPC-06F einen ruhigeren Lauf, ein geringeres Drehmoment und ein geringeres elektrisches Rauschen als vergleichbare Schleifringe. Er ist in Ausführungen für 1-6 Stromkreise erhältlich. Merkmale 6-Schaltkreis-Modelle 2 Ampere, 240 VAC /DC pro Schaltkreis. Präzise Montage für eine außergewöhnliche Lebensdauer Geschwindigkeiten bis zu 300 U/min Kompakte Größe 19,7MM Länge Gold-auf-Gold-Kontakte Flexibles, farbcodiertes, versilbertes, verseiltes Kupferkabel Hervorragende Handhabung von niedrigen Steuersignalen Vorteile ♦ - Niedriges Drehmoment minimiert das Drehmomentbudget des Systems ♦ - Kompakte Bauweise, um in den anspruchsvollsten Raum zu passen ♦ - Ruhiger Lauf ♦ - Geringes elektrisches Rauschen ♦ - Schnelle Lieferung bei dringendem Bedarf ♦ - 360°kontinuierliche Drehung ♦ - Hohe Bandbreitenübertragungsfähigkeit ♦ - Schneller Versand Spécifications Betriebsdrehzahl - 0-300 U/min Anzahl der Stromkreise - 6 Spannung - 240 VAC/DC Strombelastbarkeit - 2 Ampere/pro Stromkreis Temperaturbereich - -20°Cbis +60°C
