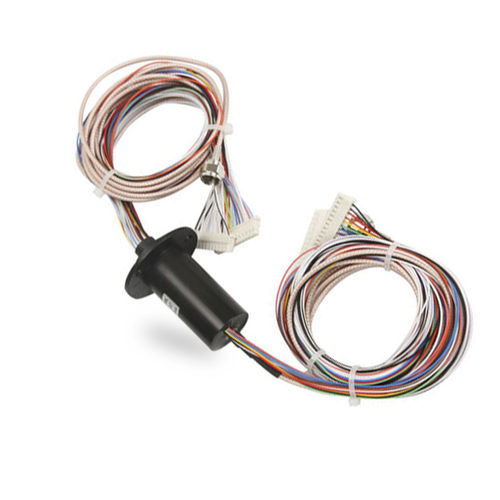

Schleifring zur Leistungs- und Signalübertragung LPC-1C2402

elektrischKapselmit hoher Drehzahl

Hochfrequenz-Schleifring ist ein Produkt, das speziell für die serielle Hochgeschwindigkeitsübertragung von digitalen oder analogen Signalen entwickelt wurde. Diese Produktserie unterstützt die Übertragung von Hochfrequenzsignalen und auch die gemischte Übertragung von Hochfrequenzsignalen und 24-V-Steuersignalen, Kommunikationssignalen, Stromversorgung und flüssigen Medien. Das Hochfrequenzsignal nimmt 50/75Ω charakteristische Impedanz HF-Koaxialstrukturkopf an. Merkmal Gold-Gold-Kontakt auf dem Kontaktmaterial, das die Lebensdauer von 100 Millionen Umdrehungen erfüllen kann 90-Grad-V-Nut-Design kann 360 Grad reibungslos und unbegrenzt drehen, mit geringem Drehmoment, geringem Verschleiß und geringem elektronischen Rauschen Anti-Aging und hohe Temperaturbeständigkeit Spezifikationen Elektrisch & Elektronik - Mechanisch Stromkreise - insgesamt 24Stromkreise 24*2A - Umdrehungsgeschwindigkeit - 0~300rpm Nennspannung - 240 VAC/DC - Kontaktmaterial - Gold auf Gold Durchschlagfestigkeit - 500VAC@50Hz(P) 300VAC@50Hz(S) - Gehäusematerial - Technische Kunststoffe Isolationswiderstand - ≥100MΩ@500VDC (P) ≥100MΩ@100VDC (S) - Drahtlänge - Stator: 250mm Rotor: 250mm Leitungsdrahtgröße - AWG28 # Umgebungsbedingungen - Andere Temperatur - -20°C~+60°C - Lebensdauer - anpassbar Luftfeuchtigkeit - ≤60%RH - Hinweis: "P" steht für Leistung, "S" steht für Signal Schutzart - Benutzerdefinierbar Koaxial Parameter Anschlussart - BNC/SMA - Frequenzbereich - 0-3GHz Spezifische Impedanz - 50/75Ω - Gehäusematerial - Messing Einfügungsdämpfung - <1,2dB - Kontaktmaterial - Edelmetall Einfügungsdämpfung-WOW - <0,1dB - Kabelgröße - RG316/RG179 VSWR - <1,6 - Kabellänge - Stator: 250mm VSWR-WOW - <0.1 - Rotor: 250mm
