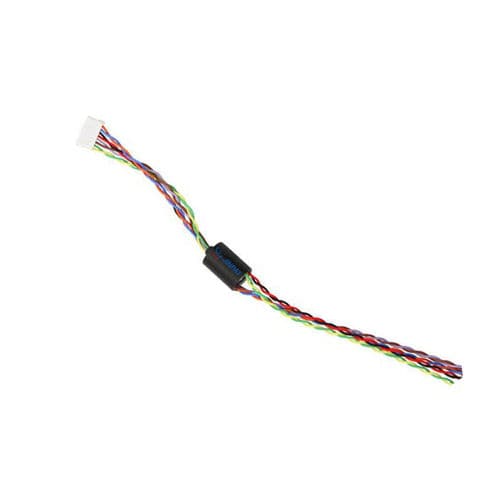

Elektrischer Schleifring LPMS-08A
Kapselmaßgefertigtfür niedriges Drehmoment

elektrischer Schleifring
elektrischer Schleifring
elektrischer Schleifring
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
elektrisch
Konstruktion
Kapsel
Weitere Eigenschaft
maßgefertigt, für niedriges Drehmoment
Spannung

48 V

Rotationsgeschwindigkeit

Min: 0 rpm
(0 rad.min-1)

Max: 300 rpm
(1.885 rad.min-1)

Anzahl der Kanäle

8 unit

Beschreibung

JINPAT Super-Miniatur-Schleifring für Pipeline-Inspektionsroboter Die Struktur des neuen LPMS-08A ist mit einem Durchmesser von nur 8 mm und einer Gesamtlänge von 11,2 mm äußerst kompakt. Durch den Gold-zu-Gold-Kontakt hat der Schleifring auch eine sehr gute elektrische Leistung. Abgesehen von der kompakten Struktur und der guten elektrischen Leistung kann der JINPAT Pipeline-Inspektionsroboter-Schleifring auch 2 Schaltkreise@analoge Videosignale, 2 Schaltkreise@weitere analoge Signale, 2 Schaltkreise@Strom (110mA @ 33 V DC) und 2 GND usw. integrieren. Um dem Pipeline-Inspektionsroboter die Annahme von Steuerbefehlen zu ermöglichen, sind darüber hinaus auch integrierte Steuersignale erforderlich. Sein Schutzgrad kann IP65 erreichen, was den Einsatz in rauer Umgebung ermöglicht. Und er kann die anspruchsvollen Anforderungen des Pipeline-Inspektionsroboters an den Einbauraum der Komponenten voll erfüllen. Dieser kundenspezifische Schleifring des JINPAT-Rohrleitungsinspektionsroboters wurde von den Kunden gut angenommen. Elektrik und Elektronik - Schaltungen: - insgesamt 8 Schaltungen : 2 Schaltungen*analoges Videosignal/2 Schaltungen*CAN-Signal/2 Schaltungen*Leistung/2 Schaltungen Nennspannung: - 48 VAC/DC Durchschlagfestigkeit: - 500VAC@50Hz(P) 100VAC@50Hz(S) Isolationswiderstand:50MΩ@500VDC (P) 10MΩ@100VDC (S)" Wert der dynamischen Widerstandsschwankung: - 35MΩ Größe der Zuleitungsdrähte: - AWG30 # Umwelt - Temperatur: - -20°C~+60°C Luftfeuchtigkeit: - ≤60%RH Schutzgrad - : Anpassbar Mechanisch - Drehgeschwindigkeit: - 0~300rpm Kontakt-Material: Gold zu Gold Gehäuse-Material: Technische Kunststoffe Drahtlänge: Stator: 280mm /Rotor: 45mm

---
