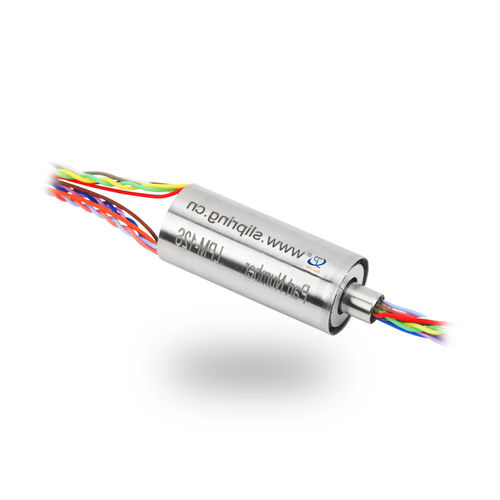

Schleifring zur Leistungs- und Signalübertragung LPM-12S

Kapsel

Kompaktkapsel Signal Silp Ring Basierend auf einem Miniatur-Schleifring entwickelte das JINPAT-Entwicklungsteam einen neuen Signal-Schleifring: LPM-12S, das Twisted Pair verwendet, um eine Vielzahl von Signalen zu übertragen. Der Miniatur-Schleifring hat insgesamt 12 Stromkreise, von denen 6 Stromkreise zur Übertragung von LVDS-Signalen, 4 Stromkreise zur Übertragung von 2A Strom sowie 2 Stromkreise für andere Signale verwendet werden Um eine geringe Größe und ein geringes Gewicht zu erreichen, verwendet der Miniatur-Schleifring eine spezielle Edelstahllegierung als Gehäusematerial. Für seine Größe wurde der Schleifring mit einem Durchmesser von 12,8 mm und einer Länge von 30 mm ausgelegt. Außerdem liegt die längere Lebensdauer aufgrund des Gold-Gold-Kontakts bei bis zu 100 Millionen Umdrehungen. Und der Schleifring hat eine niedrige Betriebsspannung von nur 7VAC/DC. Der Miniatur-Schleifring wurde derzeit an international renommierte 3D-Scanner-Unternehmen geliefert und fand großen Anklang. Merkmale Nennstrom: 6 Stromkreise@ LVDS-Signale; 4 Stromkreise@ 2A; 2 Stromkreise@ andere Signale; Spannungswert: 7VAC/DC Durchschlagsfestigkeit: Über 500V@50Hz hinaus Isolierung: 100mΩ@100VDC Elektrisches Rauschen: innerhalb von 35 mΩ Betriebsdrehzahl: 0-300rpm Kontakt: Edelmetall Leben: 100 Millionen Wendungen Temperatur: 0℃～+65℃
