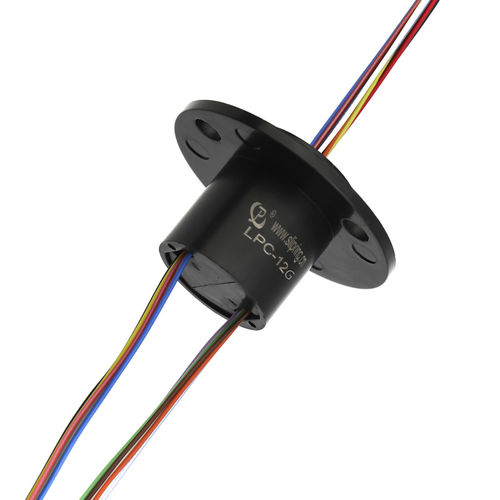

Schleifring zur Leistungs- und Signalübertragung LPC-12G

KapselkompaktStandard

Beschreibung Diese Einheit kann in jedem elektromechanischen System verwendet werden, das eine ungehinderte, kontinuierliche Drehung erfordert, während Energie oder Daten von einer stationären zu einer rotierenden Struktur übertragen werden. Sie wird auch als elektrische Drehschnittstelle, Kommutator, Kollektor, Drehgelenk oder elektrische Drehverbindung bezeichnet. Der Kapselschleifring LPC-12G ist ein Standardgerät von der Stange, das Goldkontakte an der Drehschnittstelle verwendet. Zur Vereinfachung der elektrischen Anschlüsse werden sowohl am Stator als auch am Rotor farbcodierte Anschlussdrähte verwendet. Durch die Verwendung einer 90°-V-Nut für jeden Ring bietet der LPC-12G einen ruhigeren Lauf, ein geringeres Drehmoment und ein geringeres elektrisches Geräusch als vergleichbare Schleifringe. Er ist in Ausführungen mit 6 und 12 Schaltkreisen erhältlich. Merkmale ♦ - 12-Kreis-Modelle ♦ - 2 Ampere ,240VAC/DC pro Stromkreis ♦ - Drehzahl bis zu 2500 U/min kontinuierlich ♦ - Gold-Gold-Kontakte sorgen für lange Lebensdauer ♦ - Kompatibel mit Datenbusprotokollen ♦ - Versiegelte Geräte sind ebenfalls erhältlich ♦ - Flexible, farbcodierte, versilberte, isolierte Anschlussdrähte ♦ - Überträgt analoge und digitale Signale ♦ - Auch mit 5- und 10-Ampere-Leistungsringen in Kombination mit 2-Ampere-Ringen erhältlich. ♦ - Präzisionskugellager erfüllen oder übertreffen die Lebensdaueranforderungen für die meisten kommerziellen Anwendungen Vorteil ♦ - Niedriges Drehmoment minimiert das Drehmomentbudget des Systems ♦ - Kompakte Bauweise und ruhiger Lauf ♦ - Geringes elektrisches Geräusch ♦ - Schnelle Lieferung ♦ - Hohe Bandbreitenübertragungsfähigkeit
