Hochspannungs-Lasttrennschalter jdw2

ACisoliertfür Außenbereich

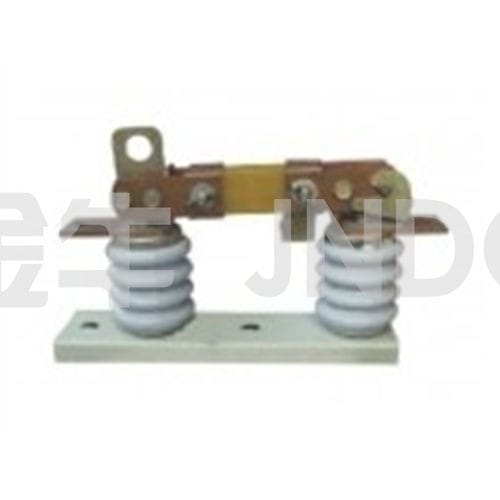

1、 Zweck der Freiluft-Hochspannungstrennschalter Hgw9-10 (10W) eignet sich zum Trennen und Schließen von einphasigen oder dreiphasigen Stromkreisen ohne Last und Spannung in Stromnetzen mit AC 50Hz und einer Nennbetriebsspannung von 10kV 2、 Strukturelle Merkmale der Trennschalter besteht aus einem Sockel, einem Pfostenisolator, einem leitenden Teil, einem Sicherheitshaken und anderen Teilen. Der Trennschalter verwendet eine Messerschalterstruktur, um den Stromkreis zu unterbrechen und zu schließen. Jeder Phasenmesserschalter besteht aus zwei leitenden Klingen. Auf beiden Seiten der Klingen sind Druckfedern angebracht. Durch die Höhe der Einstellfeder kann der vom Schalter benötigte Kontaktdruck eingestellt werden. Beim Öffnen und Schließen des Schalters wird dieser durch eine isolierende Hakenstange betätigt. Der Schalter verfügt über eine Selbstverriegelung 4、 Anwendungsbereich der Freiluft-Hochspannungstrennschalter der Serie Gw9-12 (W) ist ein einpoliges Hochspannungsschaltgerät. Er wird zum Öffnen und Schließen von Stromkreisen bei Spannung oder fehlender Last im 12-kV-Freiluftnetz verwendet. Ausgestattet mit festem Zughaken und selbstsichernder Vorrichtung, flexibel und zuverlässig, mit isolierter Hakenleiste. Der Antifouling-Hochspannungstrennschalter für den Außenbereich kann die Anforderungen von Benutzern in stark verschmutzten Gebieten erfüllen und kann den Verschmutzungsüberschlag während des Betriebs des Trennschalters effektiv lösen
