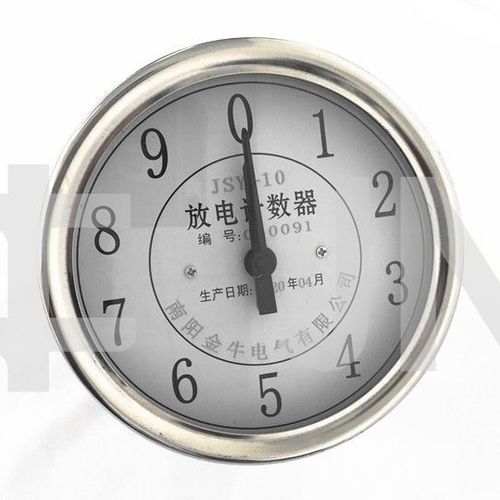

Blitzeinschlagzähler Jsy-10

analog

Die Entladezähler JS8 und js8a (im Folgenden als Zähler bezeichnet) sind in Reihe unter dem Ableiter geschaltet, um die Anzahl der Auslösungen des Ableiters zu erfassen. JS8 ist für die Spannungsebene 6kv-220kv geeignet. Der Js8a ist ein Ventilableiter für die Spannungsebene von 330kV und darüber. Die Umgebungsbedingungen des Einsatzortes sind die gleichen wie die des angeschlossenen Ableiters. Die Höhe ist nicht mehr als 4000 Meter, und die Umgebungstemperatur ist - 40 ℃ - + 40 ℃. Es ist nicht geeignet für den Ort mit schweren Korrosion von Metall und isolierende Teile, schwere Verschmutzung und heftige Vibrationen. struktur und Leistung Der Entladezähler besteht hauptsächlich aus einem Ventilstück, einem Silizium-Brückengleichrichter, einem Kondensator, einem elektromagnetischen Zähler und anderen Komponenten. Er nutzt die Energie (Impulsstrom und Netzfrequenzstrom), die durch den Ableiter fließt, um die Spannung am Ventilstück (nichtlinearer Widerstand) zu nehmen, den Kondensator in einem Weg durch den Silizium-Brückengleichrichter aufzuladen und die Spule des elektromagnetischen Zählers mit Gleichstrom zu entladen, um den Zähler einmal saugen zu lassen, einmal aufzuzeichnen, um die Anzahl der Aktionen aufzuzeichnen.
