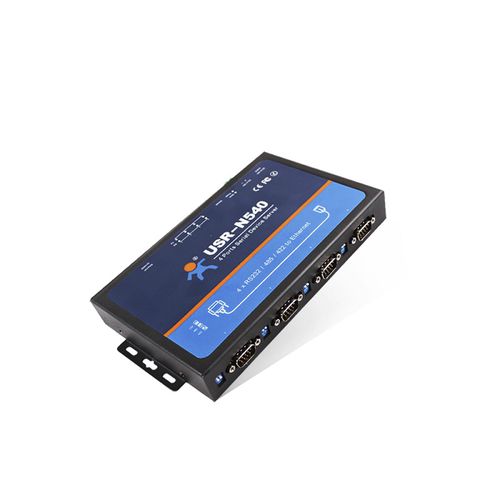

Protokollwandler USR-N540

KommunikationFrequenzEthernet

USR-N540 ist ein 4-Port Seriell-zu-IP-Konverter. Die Seriell-zu-IP-Konverter USR-N540 von USR IOT können eine bidirektionale transparente Übertragung zwischen RS232/RS485/RS422 und dem Netzwerk realisieren. ● 4-Port RS-232/422/485 Seriell-zu-IP-Konverter ● Stromversorgung akzeptiert einen weiten Spannungseingangsbereich von DC 9-36V ● Unterstützt TCP Server/Client, UDP Server/Client, https Client, Virtual COM ● Unterstützt Modbus RTU zu Modbus TCP ● Unterstützt Flusskontrolle CTS/RTS, XON/XOFF ● Unterstützt 4 RS-232, RS-485/422 3IN1 serielle Schnittstelle zu 1 10/100Base-T(X) selbstanpassende Ethernet Schnittstelle ● Konfiguration über Web-Server-Seite, AT-Befehle und Windows-Dienstprogramm System-Informationen Prozessor - Cortex-M4 Grundfrequenz - 120MHz Flash - 512K Byte Ethernet Anschlussnummer - 1 Schnittstellenstandard - 8-polig RJ45 Geschwindigkeit - 10/100 Mbps, MDI/MDIX, automatische Umschaltung zwischen Kreuz- und Direktverbindung Schutz - 2KV elektromagnetische Isolierung, Gehäuseisolationssperre Netzwerkprotokoll - IP, TCP, UDP, DHCP, DNS, https, ARP, ICMP, Websocket, httpsd-Client Empfangspuffer - Max 16k Bytes Puffer Seriell Portnummer - 4 (jeder Port kann als RS-232, RS-485 und RS-422 gleichzeitig arbeiten) Schnittstellen-Standard - RS-232: DB9-Pin-Typ, RS-485: 2-Draht (A+,B-), RS-422 (A,B,Y,Z) Datenbits - 5,6,7,8 Stopp-Bit - 1,2 Prüfbit - Keines,Gerade,Ungerade,Leerzeichen,Mark Baudrate - 600bps ~ 230.4Kbps Flusskontrolle - RTS/CTS XON XOFF Puffer - Senden und Empfangen jeweils 2k Bytes Schutz - RS-485: antistatisch 2KV, Blitzschutz RS-485 Pull-up- und Pull-Down-Widerstand - 2,2 KΩ Software Virtuell Seriell（USR-VCOM） - Windows 2000 oder höher (32 bit/64 bit) Konfiguration - Eingebaute Webseite, Computer-Setup-Software, serieller Befehl Grundlegende Parameter
