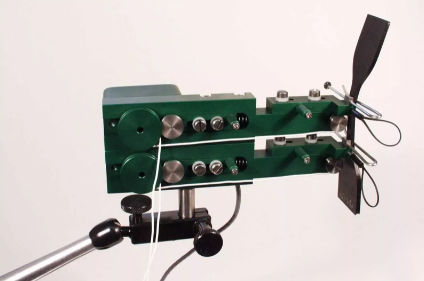

Magnet-Dehnungsmesser 3800

Der Hauptkörper dieses einzigartigen Längenänderungsaufnehmers bleibt während der Prüfung stationär und wird durch den mitgelieferten verstellbaren Magnetfuß in Position gehalten. Nur die sehr leichten, kleinen beweglichen Köpfe bewegen sich, wenn sich die Probe während einer Prüfung dehnt. Diese werden mit kleinen Federklammern an der Probe befestigt. Jeder Kopf zieht eine Schnur aus dem Aufnehmer, wenn er sich bewegt. Diese Modelle verwenden hochpräzise Potentiometer mit geringer Reibung und haben daher eine breite Palette von werkseitig wählbaren Ausgängen. Der Dehnungsaufnehmer wird mit einer Erregerspannung betrieben und hat einen zum Eingang proportionalen Ausgang. Sie können mit Hochpegelausgängen (ca. 2-8 VDC) oder mit solchen, die Dehnungsmessstreifen nachahmen (2-4 mV/V), ausgestattet werden. Wenn das Modell 3800 so eingestellt ist, dass es Dehnungsmessstreifen nachahmt, kann es mit praktisch jeder Signalaufbereitungselektronik verwendet werden, die für Dehnungsmessstreifen-Sensoren ausgelegt ist. Die Potentiometer verwenden einen Hybriddraht, der um einen leitfähigen Kunststoff gewickelt ist, was eine ausgezeichnete Langzeitstabilität gewährleistet. Das Ausgangssignal des Dehnungsmessers lässt sich problemlos an die meisten vorhandenen Prüfsteuerungen anschließen und kann direkt in Datenerfassungssysteme und Diagrammschreiber eingegeben werden. Bitte teilen Sie uns bei der Bestellung mit, welche Art von Ausgang und Anschluss Sie benötigen. Erregung: 5 bis 10 VDC empfohlen, 12 VDC oder VAC maximal. Ausgang: Entweder 2 bis 8 VDC, je nach Modell (bei 10 VDC Eingang) oder 2 bis 4 mVA/, nominal, wählbar bei der Bestellung Linearität: <0,15% des Messbereichsendwerts Auflösung: 0.18 mm (0,007 Zoll) für alle Messbereiche Temperaturbereich: -40°C bis 100°C (-40°F bis 210°F) Kabel: Integriertes, ultra-flexibles Kabel, 2,5 m (8 ft) Standard Betriebskraft: 20 Gramm typisch, jeder Kopf
