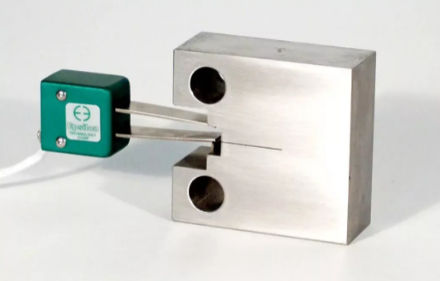

Clip-System-Prüfgerät 3541

Rissöffnungs-VerschiebungDauerfür metallische Materialien

Das Modell 3541 ist für die Bestimmung von bruchmechanischen Parametern wie JIC, KIC, R-Kurve, Ermüdungsrisswachstumsrate (da/dN) und die Prüfung nach Normen wie E1820, E399, E647 usw. ausgelegt. Diese COD-Messgeräte entsprechen den Anforderungen der E1820 (Ersatz für E813 und E1737) für die Bestimmung von JIC und R-Kurve. Spezielle Konfigurationen sind erhältlich, um die Anforderungen der ASTM E399 für Bruchzähigkeit zu erfüllen (bitte wenden Sie sich für diese Konfigurationen an das Werk). Darüber hinaus erfüllt die modifizierte Rillenkonstruktion die Anforderungen der E1820-Prüfung, bei der der schärfere Rillengrund eine höhere Stabilität und Genauigkeit gewährleistet. Clip-on-DMS werden für eine Vielzahl von bruchmechanischen Prüfungen verwendet, einschließlich kompakter Zugproben, bogenförmiger Proben, scheibenförmiger Proben, Biegeproben oder anderer Probengeometrien in Übereinstimmung mit den Prüfmethoden der ASTM und anderer Normenorganisationen. Ansetzbare Dehnungsmessstreifen können direkt an den Proben verwendet werden, wobei die Messschneiden mit der Probe integriert sind, oder alternativ mit optionalen, an der Probe befestigten Messschneiden. Die Dehnungsaufnehmer des Modells 3541 sind mit Dehnungsmessstreifen (DMS) ausgestattet und daher mit jeder Elektronik kompatibel, die für Dehnungsmessstreifen-Aufnehmer ausgelegt ist. In den meisten Fällen werden sie an eine Prüfmaschinensteuerung angeschlossen. Die Signalaufbereitungselektronik für den Dehnungsaufnehmer ist in der Regel in der Steuerung der Prüfmaschine enthalten oder kann oft hinzugefügt werden. In diesem Fall wird der Dehnungsaufnehmer mit dem entsprechenden Stecker und der Verdrahtung zum direkten Anschluss an die Elektronik ausgeliefert. Für Systeme, die nicht über die erforderliche Elektronik verfügen. Epsilon kann eine Vielzahl von Lösungen anbieten, die es ermöglichen, den Dehnungsaufnehmerausgang an Datenerfassungskarten, Diagrammschreiber oder andere Geräte anzuschließen.
