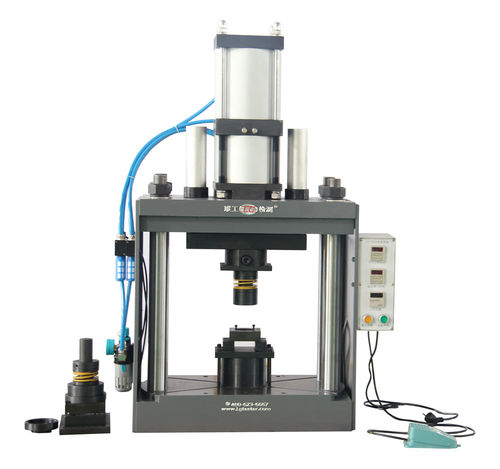

Automatisches Probenvorbereitungssystem LGZY-30TBT

Tiefzieh

Erstens, Beschreibung des Geräts: Um den Zweck der Vorbereitung von runden Tiefziehbechern zu erreichen, bietet unser Unternehmen einen pneumatischen Vorschub an, der die Anforderungen von GBT24183-2021 "Metallische Werkstoffe-Blech- und Band-Ohrenprüfung" erfüllt, um φ60mm runde Scheiben zu produzieren, und der Dickenbereich der Probenvorbereitung ist 0,15 -3mm. Mit einer einzigen Antriebsquelle werden mehrere Komponenten gleichzeitig angetrieben, was einen einheitlichen Verarbeitungsrhythmus, eine hohe Verarbeitungsgenauigkeit und eine verbesserte Verarbeitungseffizienz zur Folge hat. Zweitens, Strukturdiagramm: Das Gerät besteht aus dem Grundkörper, dem Antriebsteil, dem Führungsteil, dem pneumatischen System, dem elektrischen Steuersystem, der unteren Formkomponente, der oberen Formkomponente, den Befestigungsteilen usw. Während des Betriebs ist es nur notwendig, die auf 100 mm Breite geschnittene Streifenprobe manuell durch die Pressform zu führen und den "Fußschalter"-Knopf zu drücken, um den Stanzvorgang zu starten. Drittens, die wichtigsten technischen Parameter: 1. Arbeitsdruck: 250KN; 2. Schnelle Vorwärtskraft: 8.5KN; 3. Rücklaufkraft: 6.6KN; 4. Gesamthub des Kolbens: 200mm; 5. Kraft-Hub: 35mm; 6. Arbeitszyklus: 3.2 Sekunden/Zeit; 7. Abwärtsgeschwindigkeit: 100mm/S; 8. Druckhaltezeit: willkürlich eingestellt; 9. Betriebsart: Fußschalter; 10. Luftverbrauch: 11L/Zeit; 11. Druck der Luftquelle: 0,7MPa; 12. Abstand zwischen den Säulen: 480mm; 13. Schließhöhe: 380mm;
