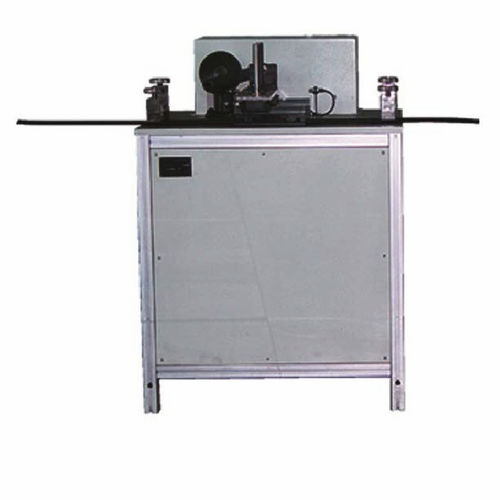

Abriebprüfmaschine GMS-100

manuellfür Lichtleiter

GMS-100 Serie Optical Fiber Cable Abrasion Testing Machine soll die Fähigkeit der Glasfaserkabel zu bestimmen, Abrieb zu widerstehen Gegenstand Die Abriebfestigkeit von Glasfaserkabeln hat zwei Aspekte: a) Die Fähigkeit des Mantels, Abrieb zu widerstehen; b) die Abriebfestigkeit der Kabelmarkierungen. Ziel dieser Prüfung ist es, die Abriebfestigkeit des Mantels eines Glasfaserkabels zu bestimmen. Die Abriebprüfung von Kabelmarkierungen ist die Methode E2B. Apparat Der Abriebprüfstand besteht aus einer Vorrichtung, mit der die Oberfläche des Kabels in beiden Richtungen parallel zur Längsachse des Kabels über eine Länge von 10 mm ± 1 mm mit einer Frequenz von 55 Zyklen/min ± 5 Zyklen/min abgerieben wird. Ein Zyklus besteht aus einer Schleifkantenbewegung in jeder Richtung. Die Schleifkante muss eine Stahlnadel mit dem in der Einzelspezifikation angegebenen Durchmesser sein. 2 Technische Parameter 1. Abriebhub: 100mm; 2. Einstellbereich der Prüfzeiten: 1～9999; 3. Frequenz: 55±5 mal/min; 4. Druckkraft: 10~100N 5. Stromversorgungsanforderungen: 3-Phasen-4-Leiter, 50Hz, 0.37KW; 6. Umgebungstemperatur: 10℃～40℃. 7. Umgebungsluftfeuchtigkeit: weniger als 80% (Nicht-Tauwetter).
