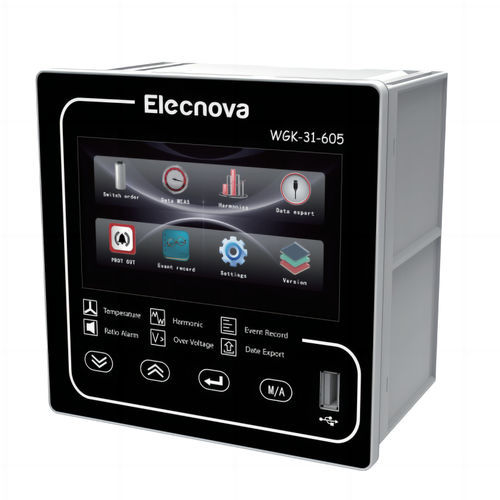

Digitaler Leistungsfaktor-Regler WGK-31-605 series

Der Blindleistungskompensationsregler der Serie WGK ist digital aufgebaut und verfügt über einen AC-Abtastalgorithmus. Er ist mit einer TFT-HMI und einer Standard-RS-485-Schnittstelle zur Unterstützung des Modbus-RTU-Protokolls ausgestattet. Hauptmerkmale ● Vollständig digitales Design, mit AC-Abtastalgorithmus ● Mensch-Maschine-Schnittstelle nimmt TFT-Display oder Großbild-LCD chinesische Flüssigkristallanzeige an ● Modularer Aufbau, stromlinienförmiges Design ● Mit RS-485-Standard-Bus-Schnittstelle, unterstützt Modbus-RTU Kommunikationsprotokoll ● Echtzeitanzeige von Spannung, Strom, Leistungsfaktor, Wirkleistung, Blindleistung, Oberschwingungsspannung, Oberschwingungsstrom, Frequenz, Kondensatorschaltzustand, Temperatur und anderen Parametern ● Oberschwingungsschutzfunktion ● Einstellung des Ziel-Leistungsfaktors cosφ im Bereich von 0,80 (lag)-1-0,80 (lead) ● Manuelle/automatische Umschaltung zur Auswahl ● Unterstützung des Umschaltmodus für gleiche Leistung, Kodierung und Fuzzy-Steuerung ● Wenn die Stromversorgung des Netzes für mehr als 15 ms unterbrochen wird, wird der Spannungsverlust freigegeben ● Die Ausgangsleistung jedes Ausgangskreises kann gleichzeitig eingestellt werden Wichtigste technische Parameter ● Anzeigemodus: TFT-Touchscreen ● Probenahmespannung: 400V oder 220V ● Betriebsspannung: AC220 V ● Nennzahl der Stromkreise: 12 Stromkreise/21 Stromkreise ● Nenneingang: 5A ● Es hat zwei Arbeitsmodi: manuelle Kompensation und automatische Kompensation ● Es hat die Funktion der Oberwellenmessung und des Schutzes ● Es hat RS-485, Modbus-RTU Standard-Feldbus-Kommunikationsschnittstelle (optional) ● Installationsmethode: Schalttafeleinbau
