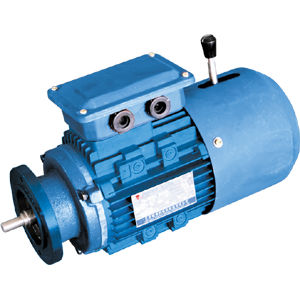

Dreiphasiger Bremsmotor YEJ series

Asynchronmit elektromagnetischer BremseTEFC

Der Bremsmotor der Serie YEJ ist ein vollständig geschlossener, selbstkühlender Drehstrom-Asynchronmotor mit Käfigläufer und zusätzlicher Gleichstrom-Scheibenbremse. Er zeichnet sich durch schnelles Bremsen, einfachen Aufbau, hohe Zuverlässigkeit und große Vielseitigkeit aus. Außerdem verfügt die Bremse über eine mechanische Handlüftung und wird häufig in mechanischen Maschinen und Getrieben eingesetzt, wo ein schneller Stopp und eine genaue Positionierung erforderlich sind. Prinzip und Aufbau: Die DS-Scheibenbremse des Bremsmotors ist auf der Abdeckung am nicht verlängerten Ende der Motorwelle montiert. Wenn der Bremsmotor eingeschaltet wird, arbeitet die Bremse gleichzeitig. Aufgrund der elektromagnetischen Anziehungskraft zieht der Elektromagnet den Anker an und drückt die Feder zusammen, die Bremsscheibe wird von der Abdeckung am Ankerende gelöst und der Motor beginnt zu laufen. Wenn die Stromversorgung unterbrochen wird, verliert der Elektromagnet der Bremse die magnetische Anziehungskraft, die Feder drückt den Anker, um die Bremse unter der Wirkung des Reibungsmoments zu drücken, der Motor stoppt. Die Stromversorgung der Bremse wird durch den Gleichrichter im Motoranschlusskasten gespeist. AC220V-DC90V für bis zu 3Kw, und AC380V-DC170V für über 4Kw.
