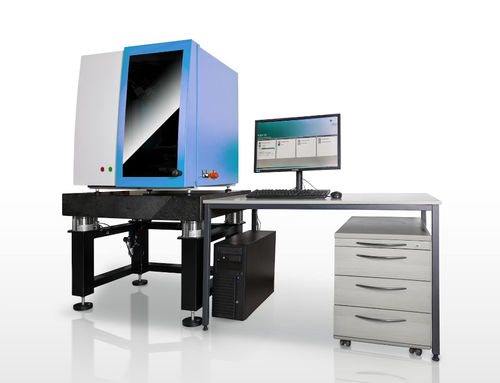

Scanner für Inspektion FLEX-3A series

3DMesseingebaut

Die 3D-Scanner der Baureihe FLEX-3A eignen sich aufgrund der Automatisierung sowohl für Erstmuster- und Prototypeninspektion als auch für automatisierte Stichprobenkontrolle in der Fertigung. Ein geschlossenes Gehäusekonzept, die langzeitstabile Systemkalibrierung und die vollständige Automatisierung von Datenaufnahme, -berechnung und -auswertung gewährleisten den prozesstabilen Einsatz unter Produktionsbedingungen. Die Verwendung einer objektfesten Referenzkamera ermöglicht das hochgenaue und dabei automatisierte photogrammetrische Zusammenführen von Teilansichten zu einem kompletten 3D-Modell. Ein Kleben von Passmarken ist nicht notwendig. Zwei standardmäßig integrierte motorisierte Achsen lassen sich beliebig um weitere Achsen und Bewegungsabläufe ergänzen. • Kleine Messfelder bis zu 20 mm Objektfeldgröße • 5 bis 12 Mio. Pixel Stereokameraauflösung • Modularer Messfeldwechsel • Hochgenaue Messergebnisse • Mehrbildaufnahme ohne Passmarken • Digitale Projektion mit blauer LED-Beleuchtung • Automatisierung von Datenaufnahme und -auswertung • Motorisierte Objekt- und Sensorbewegung • Motorisierung modular erweiterbar • Vollautomatische Sensorkalibrierung • Freie Messplanerstellung • Geschlossenes Industriegehäuse • Schwingungsisolierung • Messprinzipien: Triangulation, Streifenprojektion, Photogrammetrie
