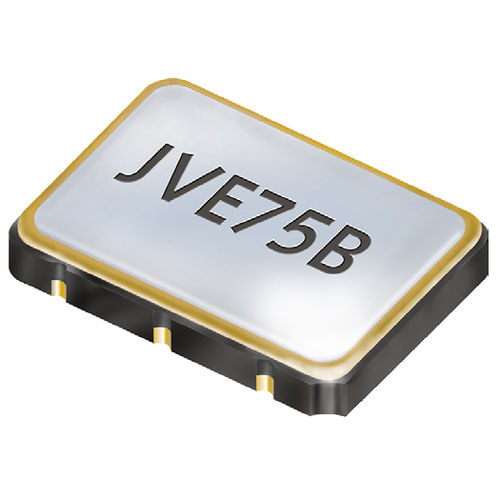

VCXO-Oszillator JVE75B

elektromechanischSMDfür Industrieanwendungen

Oszillator VCXO - PECL - SMD-PECL VCXO, 7,5 x 5,0 mm - verwendet Quarzkristall im Grundmodus und PLL - hoher Ziehbereich ± 150 ppm - komplementärer PECL-Ausgang, niedrige EMI - keramik/Metall-Gehäuse frequenzbereich 12,0 ~ 800,0 MHz frequenzstabilität über alles* ± 25 ppm / ± 50 ppm frequenzzugbereich min. ± 150 ppm ziehende Steuerspannung 1,65 V ± 1,5 V** ziehen der Steuereingangsimpedanz. min. 60 k� stromaufnahme max. 120 mA versorgungsspannung VDC 3,3 V ±5% betriebstemperatur -10°C ~ +70°C / -40 °C ~ +85 °C lagerung -40°C ~ +85 °C ausgangs-Anstiegs- und Abfallzeit 1,0 ns (20% ~ 80% von Vpp)*** last nom. 50 � bei 1,3 V niedriges Niveau max. 1.7 V hohes Niveau min. 2,2 V standby-Funktion ja ausgangsfreigabezeit max. 10 ms ausgabe-Sperrzeit max. 50 ns anlaufzeit max. 10 ms stopp der Standby-Funktion phasenjitter 12 kHz ~ 20,0 MHz < 5,0 ps RMS symmetrie bei 50% von Vpp 45% ~ 55% typ. (40% ± 60% max.)
