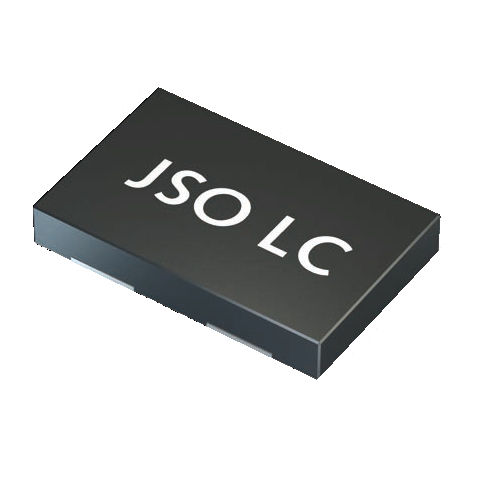

Quarzoszillator JSO75

MEMSSMDfür Industrieanwendungen

MEMS-Oszillator JSO LC-Reihe - 1,8 V - oszillator mit niedriger Leistung mit HCMOS/LVCMOS-Ausgang - kompatibel zu Industriestandard-Paketen 2016 - 7050 - erweiterte Schock- & Vibrationsfestigkeit & Temperaturbereich - nach Kundenspezifikation konfiguriert - sehr schneller Lieferservice frequenzbereich 1,0 ~ 110,0 MHz 115.0 ~ 137,0 MHz frequenzstabilität über alle ±20 ppm ~ ±50 ppm stromverbrauch versorgungsspannung VDC 1,8 V ± 10% betriebstemperatur T0 = -20°C ~ +70°C T1 = -40°C ~ +85°C T2 = -40°C ~ +105°C T3 = -40°C ~ +125°C T8 = -55°C ~ +125°C lagerung -55°C ~ +150°C ausgangslogik HCMOS/LVCMOS anstiegs- und Abfallzeit max. 4,2 ns bei 15 pF / max. 6,8 ns bei 30 pF belastung max. 30 pF max. empfohlen (≤74.0 MHz) 15 pF max. empfohlen (>74,0 MHz) andere Lastkapazitäten möglich, siehe ergänzendes Dokument strom max. 2 mA niedriges Niveau max. 0.1 x VDC hochpegel min. 0,9 x VDC standby-Funktion (e/d) Stopp (S), nur Tristate-Funktion (T) oder keine (N), ausgangsfreigabezeit max. 5 ms (S) / 150 ns (T) ausgabe-Sperrzeit max. 150 ns anlaufzeit max. 5 ms standby-Strom max. 2 µA (Anschlag (S), siehe Tabelle 3) phasenjitter 12 kHz ~ 20 MHz < 3,0 ps RMS symmetrie bei 0,5 x VDC 45% ~ 55% (Standard)
