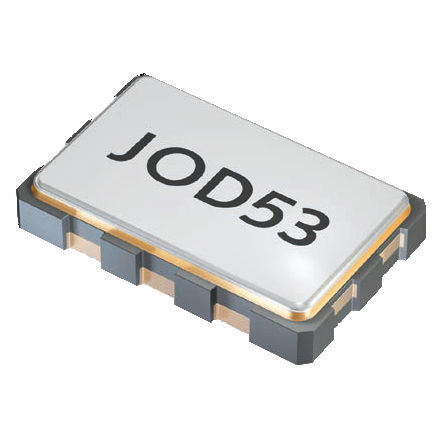

XO-Oszillator JOD53

elektromechanischSMDfür Industrieanwendungen

Oszillator JOD53 - LVDS - SMD-Niederspannungs-LVDS-Oszillator, 5,0 x 3,2 mm - treibt schnelle LVDS-Logik an - komplementärer Outout, niedrige EMI - kompaktes & flaches Keramik/Metall-Gehäuse frequenzbereich 65,0 ~ 190,0 MHz frequenzstabilität über alles* ±25 ppm ~ ±100 ppm (siehe Tabelle 1) stromaufnahme 25 mA max. versorgungsspannung VDC 3,3 V ±5% / 2,5 V ±5% betriebstemperatur -20°C ~ +70°C (TO) -40°C ~ +85 °C (T1) -40°C ~ +125 °C (T2 ∆) -40°C ~ +125 °C (T3 ∆) lagerung -55 °C ~ +125 °C ausgangs-Anstiegs- und Abfallzeit 0,4 ns (20% ~ 80% von Vpp) last nom. 100 � differenziell schwankung min. 0,33 Vp-p typ. / 0,25 Vp-p min. offset-Spannung 1,25 V ± 0,125 V ausgangsfreigabezeit max. 10 ms ausgabe-Sperrzeit max. 200 ns anlaufzeit max. 10 ms stopp der Standby-Funktion standby-Strom max. 10 µA phasenjitter 12 kHz ~ 20,0 MHz < 0,5 ps RMS symmetrie bei 50% von Vpp 45% ~ 55% typ. (40% ~ 60% wenn T3)
