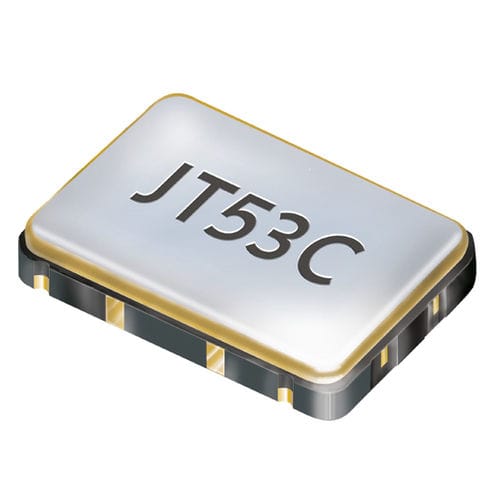

TCXO-Oszillator JT53C

elektromechanischSMDfür Industrieanwendungen

- TCXO mit HCMOS-Ausgang, 5,0 x 3,2 mm - ausgezeichnetes Phasenrauschen - betriebstemperaturbereich -40 °C ~ +85 °C - keramik/Metall-Gehäuse frequenzbereich 4,0 ~ 54,0 MHz frequenz stabilität bei +25°C ± 0,5 ppm temperatur ± 2,5 ppm (andere auf Anfrage) alterung erstes Jahr ± 1,0 ppm versorgungsspannung ± 0,2 ppm (bei VDC ± 5 %) laständerung ± 0,2 ppm nach Reflow ± 1,0 ppm stromverbrauch siehe Tabelle 1 versorgungsspannung VDC 2,5 / 2,8 / 3,3 (± 5 %) betriebstemperatur -30 °C ~ +75 °C / -40 °C ~ +85 °C lagerung -40 °C ~ +125 °C ausgangs-Anstiegs- und Abfallzeit 5,0 ns max. belastung max. 15 pF strom max. 4.0 mA niedriges Niveau max. 0.1 x VDC hochpegel min. 0,9 x VDC harmonische Verzerrung max. -5,0 dBc symmetrie bei 0,5 x VDC 45 % ~ max. 55 %. anfahrzeit max. 10 ms standby-Strom max. 10 µA ausgangsfreigabezeit max. 10 ms ausgabe-Sperrzeit max. 250 ns Jitter 1 σ 3.0 ps phasenrauschen bei 10 kHz Versatz -145 dBc/Hz
