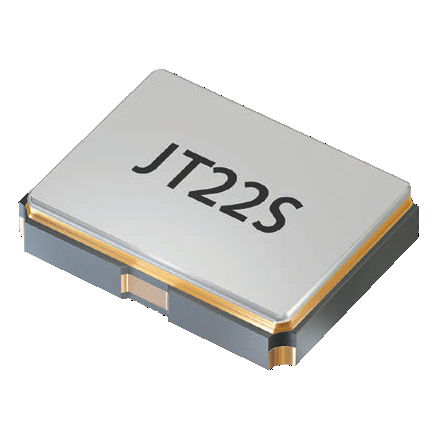

TCXO-Oszillator JT22S

elektronischSMDfür Industrieanwendungen

- Temp. Kompensierter Kristall-Oszillator, 2,5 x 2,0 mm - vCTCXO oder TCXO mit niedrigem Stromverbrauch - temperaturbereich -40 °C ~ +85 °C verfügbar - ± 1,0 ppm Stabilität verfügbar - keramik/Metall-Gehäuse frequenzbereich 9,5 ~ 52,0 MHz frequenz toleranz/ stabilität bei +25°C ± 1,5 ppm (inkl. 2x Reflow) temperatur ± 1 ppm ~ ± 5 ppm (Tabelle 1) alterung erstes Jahr ± 1 ppm versorgungsspannung ± 0,2 ppm (bei VDC ± 5 %) laständerung ± 0,2 ppm stromaufnahme max. 1,5 mA < 26 MHz / 2,5 mA max. < 52 MHz / 2,5 mA versorgungsspannung VDC 1,8 / 2,5 / 2,8 / 3,0 / 3,3 (± 5 %) * betriebstemperatur siehe Tabelle 1 lagerung -40 °C ~ +85 °C ausgangslast nom. 10 KΩ // 10 pF pegel min. 0,8 Vpp (abgeschnittener Sinus) externer Abstimmbereich JT22SV ± 8 ppm min. externe Abstimmspannung JT22SV 0,9 V ± 0,9 V bei VDC = 1,8 V (Standard) 1.5 V ± 1,0 V bei VDC ≥ 2,5 V (Standard) 1.4 V ± 1,0 V bei VDC ≥ 2,5 V (Option) anlaufzeit max. 2.5 ms phasenrauschen bei 100 Hz -109 dBc/Hz typ. bei ƒo bei 1 KHz -133 dBc/Hz typ. 26 MHz bei 10 KHz -148 dBc/Hz typ
