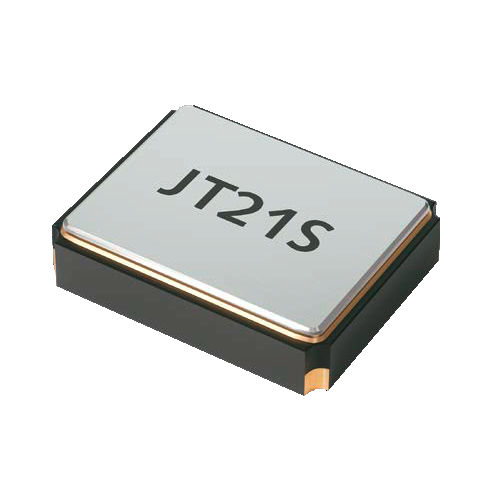

TCXO-Oszillator JT21S

elektromechanischSMDIndustrie

Temp. Kompensierter Kristall-Oszillator, 2,0 x 1,6 mm - vCTCXO oder TCXO mit geringer Leistung und gekapptem Sinus-Ausgang - temperaturbereich -40 °C ~ +85 °C verfügbar - ± 0,5 ppm Stabilität verfügbar - für die Benutzung von Navigationssystemen bevorzugen Sie bitte JT21G(E) frequenzbereich 9,5 ~ 52,0 MHz frequenz toleranz/ stabilität bei +25°C ±2,0 ppm (einschl. 2x Reflow) temperatur ±0,5 ppm ~ ±5 ppm (Tabelle 1) alterung erstes Jahr ±1 ppm versorgungsspannung ±0,2 ppm (bei VDC ± 5 %) laständerung ±0,2 ppm stromaufnahme max. 1,5 mA <26 MHz / 2,5 mA max. <52 MHz / 2,5 mA versorgungsspannung VDC 1,8 / 2,5 / 2,8 / 3,0 / 3,3 (±5 %) * betriebstemperatur siehe Tabelle 1 lagerung -40 °C ~ +85 °C ausgangslast nom. 10 KΩ // 10 pF pegel min. 0,8 Vpp (abgeschnittener Sinus) externer Abstimmbereich JT21SV ±8 ppm min. externe Abstimmspannung JT21SV 0,9 V ± 0,9 V bei VDC = 1,8 V (Standard) 1.5 V ± 1,0 V bei VDC ≥ 2,5 V (Standard) 1.4 V ± 1,0 V bei VDC ≥ 2,5 V (Option) anlaufzeit max. 2.5 ms phasenrauschen bei 100 Hz -117 dBc/Hz typ. bei ƒo bei 1 KHz -137 dBc/Hz typ. 26 MHz bei 10 KHz -149 dBc/Hz typ.
