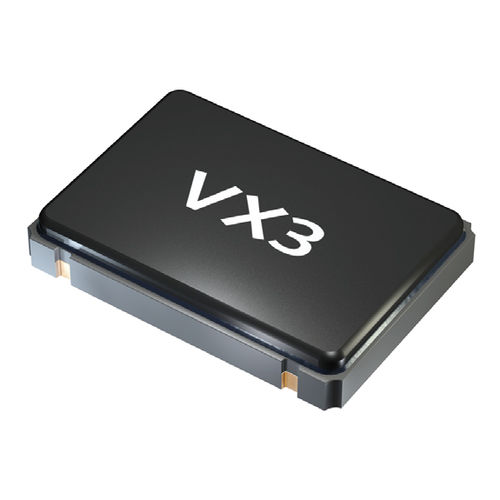

Quarzoszillator VX3

elektromechanischSMDfür Industrieanwendungen

Oszillator VX3 - 1,8 V - SMD-Oszillator mit Stopp-Funktion, 7,0 x 5,0 mm - bevorzugter Typ für erweiterten Temperaturbereich - vollkeramik-Gehäuse frequenzbereich 0,5 ~ 40,0 MHz höhere Frequenzen auf Anfrage 40,1 ~ 125,0 MHz frequenzstabilität über alles* ± 20 ppm ~ ± 100 ppm siehe Tabelle 1 stromverbrauch siehe Tabelle 2 versorgungsspannung VDC 1,8 V ± 10% betriebstemperatur -10 °C ~ +70 °C / -40 °C ~ +85 °C lagerung -55 °C ~ +125 °C anstiegs- und Abfallzeit des Ausstoßes siehe Tabelle 3 belastung max. 30 pF strom max. 2.8 mA (40 MHz) niedriges Niveau max. 0.1 x VDC hochpegel min. 0,9 x VDC ausgangsfreigabezeit max. 10 ms ausgabe-Sperrzeit max. 200 ns anlaufzeit max. 10 ms stopp der Standby-Funktion standby-Strom max. 10 µA (40 MHz) phasenjitter 12 kHz ~ 20,0 MHz < 1,0 ps RMS symmetrie bei 0,5 x VDC 45% ~ 55% typ. (40% ~ max. 60%)
