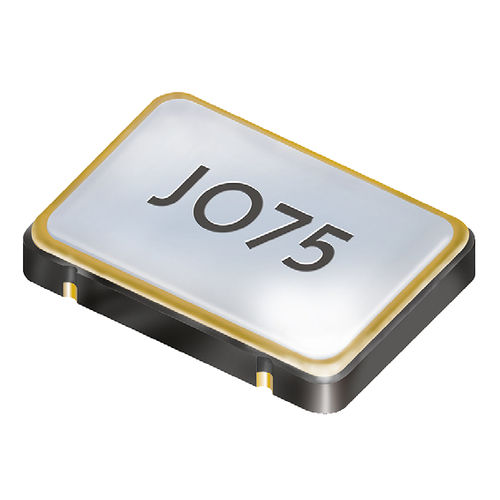

Quarzoszillator JO75

elektromechanischSMDfür Industrieanwendungen

Oszillator JO75 - 1,8 V - SMD-Oszillator mit Stopp-Funktion - 7,5 x 5,0 mm - LVCMOS / HCMOS-kompatibler Ausgang - Niedriger Phasenjitter, keine PLL - Nahtversiegelte Keramik/Metall-Verpackung bereich STD & T1 0.50 ~ 50,0 MHz (max. 30 pF) 0.50 ~ 160,0 MHz (max. 15 pF) T2 2.0 ~ 120,0 MHz (max. 15 pF) T3* 2.0 ~ 120,0 MHz (max. 15 pF) frequenzstabilität über alles** ± 20 ppm ~ ± 100 ppm (Tabelle 1) stromverbrauch siehe Tabelle 2 versorgungsspannung VDC 1.8 V ± 10 % (±5 % für Stichproben C & D) temperatur betrieb -10 °C ~ +70 °C (STD) -40 °C ~ +85 °C (T1) -40 °C ~ +105 °C (T2) -40 °C ~ +125 °C (T3*) lagerung -55 °C ~ +125 °C ausgabe aufstiegs- und Fallzeit siehe Tabelle 3 belastung max. 15 pF / 30 pF (≤ +85 °C und ≤ 50,0 MHz) strom max. 2.8 mA / 4 mA (T2 & T3*) niedriges Niveau max. 0.2 x VDC / 0,4 V für T2 & T3* hohes Niveau min. 0.8 x VDC / VDC - 0,4V für T2 & T3* ausgangsfreigabezeit max. 10 ms ausgabe-Sperrzeit max. 150 ns / 200 ns (T2 & T3*) anlaufzeit max. 10 ms standby-Funktion haltestelle standby-Strom max. 10μA / 20μA (für T2 & T3*) phasenjitter 12 kHz ~ 20,0 MHz < 1,0 ps RMS symmetrie bei 0,5 x VDC 45% ~ 55% typ. (40% ~ max. 60%)
