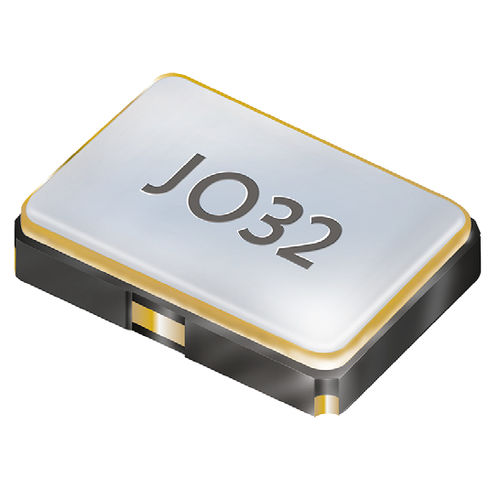

Quarzoszillator JO32

elektromechanischSMDfür Industrieanwendungen

Oszillator JO32 - 1,8 V ~ 3,3 V - SMD-Oszillator mit Stopp-Funktion - 3,2 x 2,5 mm - LVCMOS / HCMOS-kompatibler Ausgang - Variable Versorgungsspannung 1,8 V ~ 3,3 V - Sehr geringer Stromverbrauch - Nahtversiegelte Keramik/Metall-Verpackung frequenzbereich 1,0 ~ 50,0 MHz (max. 15 pF) frequenzstabilität über alles* ± 25 ppm ~ ± 100 ppm (Tabelle 1) stromverbrauch siehe Tabelle 2 versorgungsspannung VDC 1,8 V -10 % ~ 3,3V +10% variabel betriebstemperatur -10°C ~ +70°C bis zu -40°C ~ +125 °C (Tabelle 1) lagerung -55 °C ~ +125 °C ausgangs-Anstiegs- und Abfallzeit 6ns max. (1,8V) / 5ns max. (≥ 2.5V) belastung max. 15 pF strom max. 4 mA niedriges Niveau max. 0.4 V hohes Niveau min. VDC - 0,4V ausgangsfreigabezeit max. 5 ms ausgabe-Sperrzeit max. 200 ns anlaufzeit max. 5 ms (t0 wenn VDC > 1,8V) stopp der Standby-Funktion standby-Strom max. 10uA (T1) / 20µA (T2, T3) phasenjitter 12 kHz ~ 20,0 MHz < 1,0 ps RMS symmetrie bei 0,5 x VDC 45% ~ maximal 55%. (bezogen auf +25 °C)
