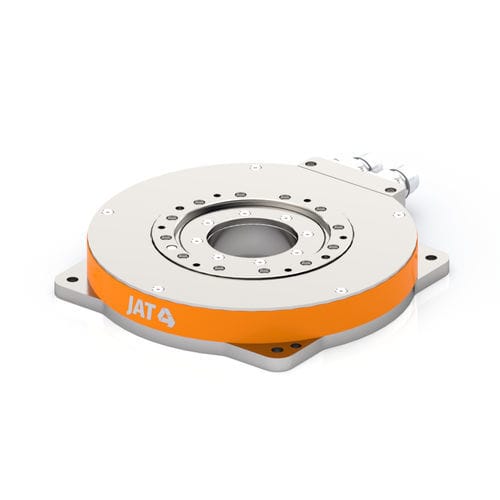

Elektrischer Drehtisch HRT-160

vertikalkompaktservogesteuert

Der Rundtisch HRT-160 aus dem Portfolio des modularen Rundtischsystems ist als komplette anschlussfertige Einheit konzipiert. Er wird mit exakt abgestimmten Antriebskomponenten (Servomotor & Servoverstärker), mechanisch und elektrisch anschlussfertig geliefert. Mit einer Gesamthöhe ab 28 mm integriert der Rundtisch einen Torquemotor als Direktantrieb, ein Wälzlager und standardmäßig ein inkrementelles Messsystem. Die feststehende Mittenöffnung kann für die Durchführung von Leitungen verwendet werden und erleichtert die Installation. Je nach Applikationsanforderung stehen vielfältige Feldbusschnittstellen und Kabellängen zur Verfügung. Generelle Daten: ✓ Extrem kompakter Aufbau ✓ Torquemotor als Direktantrieb ✓ Integrierter Inkrementalgeber (optional Sinus/Cosinus, Absolut) ✓ Optionen: Verschiedene Lager, Haltebremse, vielfältige Kabelabgänge und -längen ✓ Als anschlussfertiges Komplettsystem inkl. Servoverstärker mir passender Feldbusschnittstelle lieferbar Technische Daten: ✓ Maximal Spannung 325 VDC ✓ Spitzendrehmoment von 8,8 bis 21,4 Nm ✓ Dauerdrehmoment von 2,5 bis 3,4 Nm ✓ Wiederholgenauigkeit von ±3 arcsec
