Granit-Messplatte

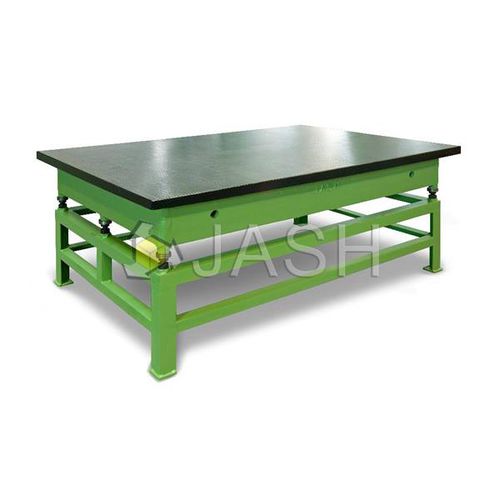

JASH C.I. Oberflächenplatten und -tische dienen als Präzisions-Referenzgrundlage für Inspektionen, Werkzeugbau, Lehren, Markierungen und Layoutarbeiten. Granit- oder Gusseisen-Oberflächenplatten werden auf einem geeigneten Ständer, den Surface Tables Stands, abgestützt, die eine korrekte Nivellierung der Platte ermöglichen und gleichzeitig die Oberseite in einer angenehmen Arbeitshöhe von ca. 850 bis 900 mm über dem Boden bereitstellen. Die Einhaltung hoher Qualitätsstandards und präziser Konfigurationen macht JASH zu einem führenden Hersteller und Lieferanten von Messplatten in der Industrie und zu einem der besten Messplattenhersteller für Gusseisen und Granit weltweit. Hervorragende Eigenschaften Hergestellt im Allgemeinen nach IS: 2285. Hergestellt aus feinkörnigem Leichtguss nach Güteklasse FG:220 von IS: 210 (entspricht GG20/ FT20 / 30-A). Höhere Qualitäten werden auf Anfrage ebenfalls angeboten. Gussteile werden spannungsarm gemacht, um innere Spannungen abzubauen. Größen bis zu 2000 x 1000 mm werden in vier Stufen der Planheitsgenauigkeit angeboten, nämlich in den Stufen 0, 1, 2 und 3, wie in der Tabelle angegeben. Handabgeschabte Oberfläche für Planheitsgenauigkeiten der Klassen 0, 1 und 2 & glatt bearbeitet / rau geschliffen / geschabt Oberflächenbehandlung für Planheitsgenauigkeiten der Klasse 3. Steifigkeitsanforderungen nach IS: 2285 nur bei Oberflächenplatten der Klassen 0, 1 und 2 gewährleistet. Die Planheitsbestimmung erfolgt nach der Gittermethode gemäß Abschnitt 4.3.1 der IS: 12937 Indische Normen für die technische Messtechnik "Methoden zur Prüfung von Geradheit, Planheit und Rechtwinkligkeit". Die Planheitsgenauigkeit wird durch eine elektronische Nivellierung überprüft. Ein Computerausdruck der Kontur der oberen Arbeitsfläche ist vorhanden. Platten bis 630 x 630 mm mit Griffen zum Anheben. Größere Platten, die mit Kernbohrungen in den Umfangsrippen zum Anheben mit mechanischen Mitteln versehen sind.
