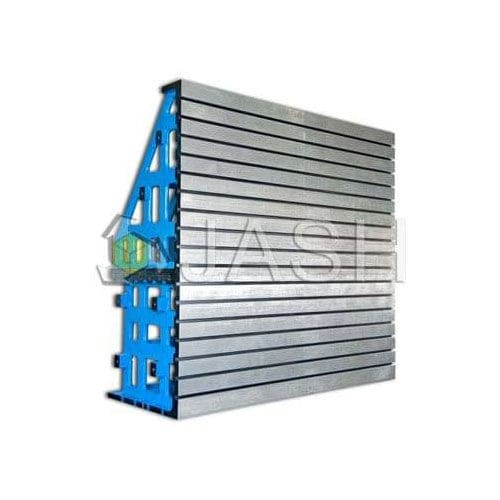

Präzisions-Aufspannplatte

Gusseisengroßformatigvertikal

JASH Großformatige C.I. Winkelplatten (einzeln / gestapelt) bieten ein praktisches Mittel zum Spannen und Halten von Arbeiten in vertikaler Position für Layout, Werkzeugbau und Bearbeitung. Winkelplatten werden auch als vertikale Referenz für die Inspektion verwendet. Winkelplatten in verschiedenen Größen sind ideale Vorrichtungen für Fräs- und Bohrarbeiten an Werkzeugmaschinen. Hervorragende Eigenschaften Hergestellt aus feinkörnigem Leichtguss nach Güteklasse FG 220 von IS: 210 (entspricht GG20/FT20/30-A). Höhere Qualitäten werden auf Anfrage ebenfalls angeboten. Guss-Spannung abgebaut, um innere Spannungen abzubauen. Diese Winkelplatten werden in verschiedenen Größen und Ausführungen angeboten. Sie können einteilig oder in zwei Teilen hergestellt werden, die einzeln oder in Kombination für umfassende Anwendungen eingesetzt werden können. Maßgeschneidert und speziell auf die Belastungsanforderungen zugeschnitten. Die vertikale Arbeitsfläche ist eine bearbeitete Oberfläche mit Ebenheit und Rechtwinkligkeit zwischen Tischfläche und vertikaler Arbeitsfläche nach DIN 875. Normalerweise geliefert mit bearbeiteten T-Nuten vom Spannmitteltyp der Größe 22, 28, 36 oder 42 mm, die der IS: 2013 entsprechen und eine Toleranz H12 über die gesamte Länge (horizontal) aufweisen. T-Nuten in der Höhe (Vertikal und mit besserer Toleranz können auf Anfrage auch gegen Aufpreis angeboten werden.)
