CNC-Drehmaschine HCS-25B/32B
horizontalMehrachsen2 Spindeln

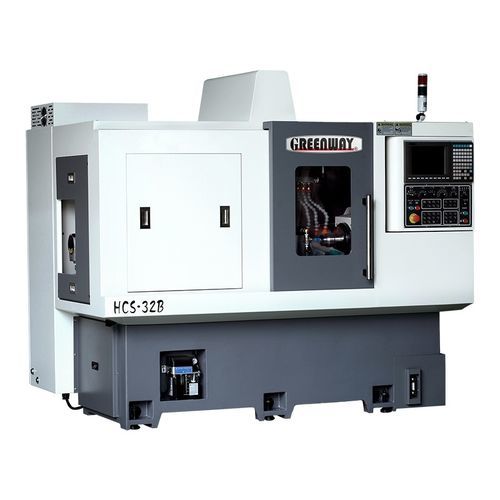

CNC-Drehmaschine - HCS-25B/32B - Jarng Yeong Enterprise Co., Ltd. - horizontal / Mehrachsen / 2 Spindeln
CNC-Drehmaschine - HCS-25B/32B - Jarng Yeong Enterprise Co., Ltd. - horizontal / Mehrachsen / 2 Spindeln
CNC-Drehmaschine - HCS-25B/32B - Jarng Yeong Enterprise Co., Ltd. - horizontal / Mehrachsen / 2 Spindeln - Bild - 2
CNC-Drehmaschine - HCS-25B/32B - Jarng Yeong Enterprise Co., Ltd. - horizontal / Mehrachsen / 2 Spindeln - Bild - 3
CNC-Drehmaschine - HCS-25B/32B - Jarng Yeong Enterprise Co., Ltd. - horizontal / Mehrachsen / 2 Spindeln - Bild - 4
CNC-Drehmaschine - HCS-25B/32B - Jarng Yeong Enterprise Co., Ltd. - horizontal / Mehrachsen / 2 Spindeln - Bild - 5
CNC-Drehmaschine - HCS-25B/32B - Jarng Yeong Enterprise Co., Ltd. - horizontal / Mehrachsen / 2 Spindeln - Bild - 6
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
CNC
Spindelausrichtung
horizontal
Achszahl
Mehrachsen
Anzahl Spindeln
2 Spindeln
Anwendungsbereich
Bohr, für lange Werkstücke
Leistung
Hochpräzision, Hochgeschwindigkeit, hohe Festigkeit
Zusatzfunktion
zum Fräsen, Gewinde, Bohren
Durchmesser

25 mm, 32 mm
(0,98 in, 1,26 in)

Rotationsgeschwindigkeit

6.000 rpm
(37.699,112 rad.min-1)

X-Hub

150 mm
(6 in)

Schnellvorschub auf x-Achse

25 m/min

Schnellvorschub auf z-Achse

25 m/min

Nominalleistung

3,8 kW, 5,5 kW
(5,2 hp, 7,5 hp)

Kapazität an Kühlschmierstoff

150 l
(40 gal)

Gesamtlänge

2.700 mm
(106 in)

Gesamtbreite

1.600 mm
(63 in)

Gesamthöhe

2.000 mm
(79 in)

Gewicht

3.000 kg
(6.614 lb)

Beschreibung

- Hohe Steifigkeit Körperstruktur, Maschine Basis Guss ist integral geformt und hohe Steifigkeit lineare Führung Weg, bietet stabiler, schneller und höherer Präzision. - Eingebaute Hauptspindel ist mit C-Achse Funktion, hohe Geschwindigkeit, große Leistung, hohe Präzision und geringe Vibration, die Oberfläche des Werkstücks glatter machen kann. - Optional:Synchrone Drehführung Buchse Gerät, es ist geeignet für die Verarbeitung von langen Werkstück, das Zyklus Bearbeitungszeit reduzieren und die Produktionseffizienz verbessern können. - Die Subspindel hat eine C-Achsen-Funktion und kann mit angetriebenen Werkzeugen zum Bohren, Gewindeschneiden und Fräsen an den Enden arbeiten. - Je nach Bearbeitungsanforderung kann sie mit oder ohne Synchron-Rotationsführungsbuchse eingesetzt werden. - Achsen:Z1/X1/Y/C1/Z2/X2/C2 + 3 Sätze von angetriebenen Werkzeugen (A/B1/B2) - Max. 23 Werkzeuge, kann die Bearbeitung auf der Vorderseite und Rückseite zur gleichen Zeit, die Zeit für die Verarbeitung sparen kann. - Mit Führungsbuchse ist der Verfahrweg 180mm, der minimale Verschnitt ist 150mm. Ohne Führungsbuchse beträgt der Verfahrweg 310 mm, der minimale Verschnitt 50 mm.

---
