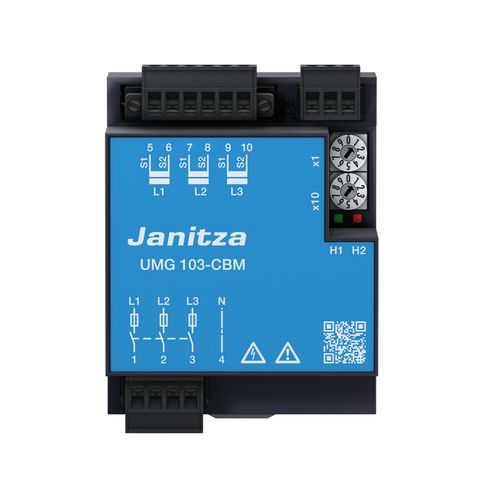

Netzqualitäts-Messinstrument UMG 103-CBM

Leistungelektrische ParameterIndustrie

Das UMG 103-CBM ist ein Universalmessgerät für die Hutschienenmontage in Niederspannungsverteilungsanlagen und dient der Messung und Kontrolle elektrischer Kennwerte in Energieverteilungsanlagen. Es misst Oberschwingungen bis zur 40. Harmonischen. Oberschwingungen Oberschwingungen entstehen durch Betriebsmittel mit nichtlinearer Kennlinie, wie z.B. in Sättigung betriebene Transformatoren, Energiesparlampen, Frequenzumrichter und Leistungselektronik. Sie belasten das Netz durch zusätzliche Ströme und können Betriebsmittel beeinflussen oder sogar zerstören. Diese Netzrückwirkungen können mit Spannungsqualitätsanalysatoren aufgespürt und dokumentiert werden. Modbus-Schnittstelle Viele UMG-Messgeräte verfügen über eine RS485-Schnittstelle mit Modbus-RTU-Protokoll, die eine äußerst kostengünstige Vernetzung ermöglicht. Sie zeichnet sich durch einen einfachen Topologieaufbau und Unempfindlichkeit gegen EMV- Störungen aus. Die Kommunikation zwischen Sender und Empfänger erfolgt leitungsgebunden über eine geschirmte, verdrillte Leitung „Twisted Pair Kabel“. GridVis® GridVis® ist eine umfassende und skalierbare Software für den Aufbau eines Energiemonitoring-Systems und zur Überwachung der Spannungsqualität. Sie dient sowohl zur Programmierung und Konfiguration vieler UMG-Messgeräte als auch zum Auslesen, Verarbeiten und Analysieren der Messdaten. Typische Anwendungen sind Energieversorgung, Industrieanlagen, Facility Management usw. Grenzwertüberwachung Eine Grenzwertüberwachung lässt sich sowohl dem Alarmmanagement als auch Schaltvorgängen zuordnen. Entsprechende UMG-Messgeräte verfügen über digitale Ausgänge, die sich auch als Schaltausgang eignen
