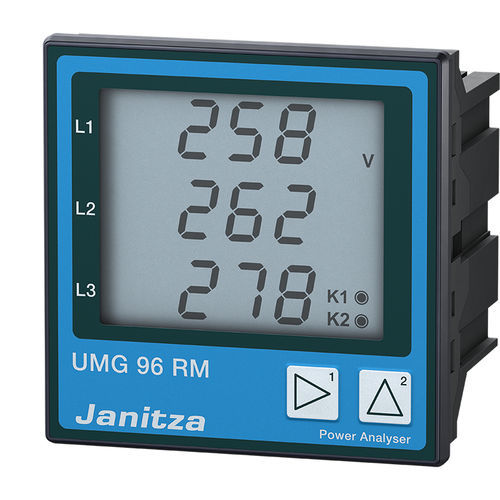

Mess-Überwachungsgerät UMG 96RM-CBM

SpannungNetzqualitätUSB

Das Multifunktionsmessgerät UMG 96RM ist vorwiegend für den Einsatz in Niederspannungs- und Mittelspannungsverteilungsanlagen konzipiert. Das Gerät misst Oberschwingungen bis zur 40. Harmonischen und besitzt Drehfeldkomponenten. Das Gerät hat bis zu vier digitale Eingänge und sechs digitale Ausgänge. Der Messdatenspeicher beträgt 256 MB. Speicher Viele UMG-Messgeräte verfügen über eigene Speicher mit typischen Aufzeichnungsreichweiten von bis zu 2 Jahren. Die Aufzeichnung ist frei konfigurierbar. Ein 128 MByte-Speicher kann rund 5.000.000 Speicherwerte, ein 256 MByte-Speicher kann rund 10.000.000 Speicherwerte erfassen. Tarife Zum sicheren und präzisen Erfassen von Arbeitswerten für einzelne Verbraucher bieten die UMG-Messgeräte eine umfangreiche Tarifauswahl; je nach Gerätetyp bis zu 14 Stück. Dabei wird natürlich zwischen Wirkenergie (Bezug, Lieferung und ohne Rücklaufsperre) und Blindenergie (induktiv, kapazitiv und ohne Rücklaufsperre) unterschieden. Damit lassen sich zum Beispiel Hoch- und Niedertarif separat erfassen. Oberschwingungen Oberschwingungen entstehen durch Betriebsmittel mit nichtlinearer Kennlinie, wie z.B. in Sättigung betriebene Transformatoren, Energiesparlampen, Frequenzumrichter und Leistungselektronik. Sie belasten das Netz durch zusätzliche Ströme und können Betriebsmittel beeinflussen oder sogar zerstören. Diese Netzrückwirkungen können mit Spannungsqualitätsanalysatoren aufgespürt und dokumentiert werden.
