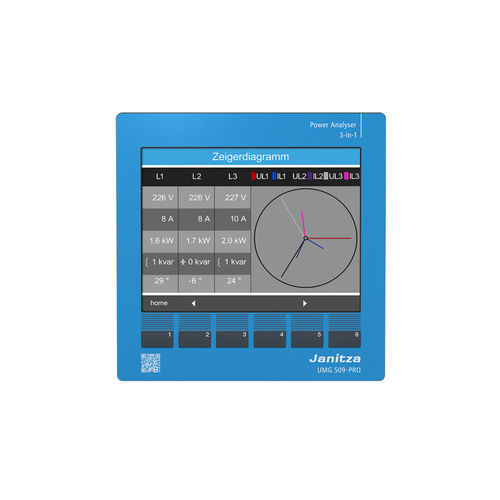

Netzqualitäts-Überwachungsgerät UMG 509-PRO

Differenzstromdigitalkontinuierlich

Das UMG 509-PRO ist ein leistungsstarker Netzanalysator mit Differenzstromüberwachung, der Oberschwingungen bis zur 63. Harmonischen misst. Der Analysator hat jeweils zwei digitale Ein- und Ausgänge. Spannungsqualität Das zuverlässige Betreiben moderner Anlagen und Systeme setzt immer eine hohe Versorgungszuverlässigkeit und gute Spannungsqualität (Power Quality) voraus. UMG-Messgeräte erfassen, analysieren und dokumentieren zuverlässig alle Störgrößen, wie Oberschwingungen, Unsymmetrien, Transienten, Spannungseinbrüche, Überspannungen, Phasenverschiebung und Blindleistung. Reporting Ein wichtiger Bestandteil der Netzanalyse ist die Reportgenerierung der GridVis®. Sie liefert eine schnelle und überschaubare Darstellung über die Spannungsqualität in definierten Zeiträumen. Die Spannungsqualitätsreporte orientieren sich an internationalen Normen (EN 50160, EN 61000-2-4, IEEE 519 usw.). Neben den PQ-Reporten sind Energieverbrauchsreporte von hohem Nutzen für den Anwender. Generierung und Versand können automatisch nach frei definierbaren Zeitplänen erfolgen. Oberschwingungen Oberschwingungen entstehen durch Betriebsmittel mit nichtlinearer Kennlinie, wie z.B. in Sättigung betriebene Transformatoren, Energiesparlampen, Frequenzumrichter und Leistungselektronik. Sie belasten das Netz durch zusätzliche Ströme und können Betriebsmittel beeinflussen oder sogar zerstören. Diese Netzrückwirkungen können mit Spannungsqualitätsanalysatoren aufgespürt und dokumentiert werden. Differenzstrom (RCM) Eine leitungsfähige RCM-Differenzstromüberwachung erfasst Fehlerströme bereits im Anfangsstadium, bevor sie zu Anlagenausfällen oder gar Bränden führen.
