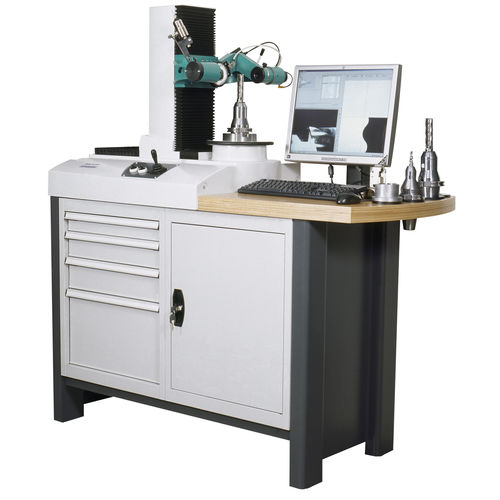

Durchmesser-Messmaschine galileo

GeometrieWinkelLängen

galileo misst folgende Größen: Werkzeugdurchmesser, Schneidenlänge, Konuswinkel, Torusradius, Eckenfase, DXF-Profile, Spiralsteigung, Teilung, Spanwinkel, Freiwinkel. Das durch Drehung im Durchlichtverfahren erzeugte Schattenbild des Werkzeuges kann mit der Soll-Geometrie im DXF-Format verglichen werden. Auf einem 20“ Monitor werden sämtliche Messergebnisse übersichtlich dargestellt. Die Scan-Software erlaubt es jedes beliebige Profil zu detektieren. Durch Überlagerung mit der theoretischen Profilform im DXF-Format können Abweichungen grafisch und numerisch dargestellt werden. Mit der SCHNEEBERGER–Software werden kundenspezifische Messprotokolle direkt auf dem galileo erstellt. Sie beinhalten Messwerte, Grafiken, Toleranzfelder, DXF-Zeichnungen, Fotos und Firmenlogos. Zubehör zur individuellen Erweiterung des Anwendungsspektrums: Reitstock manuell Aufspannwellen Hydrodehnspannfutter mit Reduktionshülse Wendeplattenhalter 3D-Koordinatentaster Reduktion von ISO 50 auf HSK 50, HSK 63, HSK 80, ISO 40 Achsen: Z: 250 mm, Längsschlitten, Messsystem, Auflösung 0.001 mm A: Freie Rotationsbewegung, ISO 50, Messsystem, Auflösung 0.0001° Hoch stabile Gussbasis Gewicht: 600 kg Messkopf: Diaskopische Kamera mit telezentrischer LED-Beluchtung Episkopische Kamera mit telezentrischer LED-Beleuchtung 3D-Elektronischer Taster (Option) Grob- sowie Fein-Achsensteuerung über Joystick
