Werkzeugschleifmaschine gemini NGM TAP
CNC6-Achsmit Direktantrieb

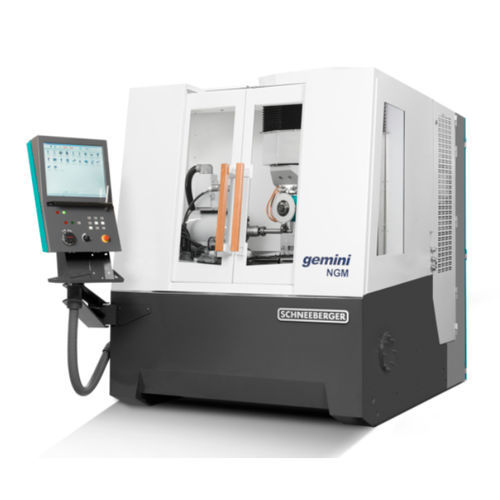

Werkzeugschleifmaschine - gemini NGM TAP - J. SCHNEEBERGER Maschinen AG - CNC / 6-Achs / mit Direktantrieb
Werkzeugschleifmaschine - gemini NGM TAP - J. SCHNEEBERGER Maschinen AG - CNC / 6-Achs / mit Direktantrieb
Werkzeugschleifmaschine - gemini NGM TAP - J. SCHNEEBERGER Maschinen AG - CNC / 6-Achs / mit Direktantrieb - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Anwendung
Werkzeug
Kontroltyp
CNC
Achszahl
6-Achs
Weitere Eigenschaften
mit Direktantrieb
Weitere Eigenschaften
Hochpräzision, hydrostatisch, mit Linearmotor
Spindelgeschwindigkeit

6.000 rpm, 12.000 rpm
(37.699 rad.min-1, 75.398 rad.min-1)

Leistung

24 kW
(32,63 hp)

X-Hub

445 mm
(17,52 in)

Y-Hub

370 mm
(14,57 in)

Beschreibung

gemini TAP ist die hochdynamische 6-Achsen CNC-Schleifmaschine für die Serienproduktion von Gewindewerkzeugen mit der Fähigkeit der Komplettbearbeitung von Nute, Anschnitt, Schälanschnitt und Gewinde in einer einzigen Aufspannung. Höchste Präzision ist konstant gewährleistet mit 6 CNC-Achsen, hydrostatischen Führungen sowie Linearmotor- und Torquemotortechnologie. • Produktion: Gewindebohrer, Gewindeformer, Gewindefräser. • Material: HSS oder Hartmetall • Durchmesser: 1 – 60 mm, beliebiges Profil • Spiralwinkel: ohne Einschränkung • Länge: bis 250 mm Zubehör zur individuellen Erweiterung des Anwendungsspektrums und zur Steigerung der Produktivität: 6-Achsen Roboter zum Werkstückbeladen mit Kapazität für 2, 4, oder 10 Paletten Abrichteinheit zum Profilabrichten und Schärfen Reitstock manuell oder hydraulisch Lünette manuell oder hydraulisch Spannzangen, Spanndorne Kühlmittel-Filtersystem Abluftfilter CO2-Löschanlage Achsen: Z-Achse, 370 mm Hub, Vertikalsäule, Linearmotor, Auflösung 10 nm A-Achse, Werkstückträger, freie Rotation, Direktantrieb, Auflösung 0.0001°, 400 U/min B-Achse, 315°, Rotation des Schleifkopfes, Direktmesssystem, Auflösung 0.0001° V-Achse, 6 mm Hub, Oszillierachse, Linearmotor, hydrostatische Führung, Auflösung 10 nm Steuerung: FANUC 31i-B5, 5 Achsen simultan 19" Farbmonitor mit Tastatur und Touchscreen, USB 3.0 Lader: Maximale Geschwindigkeit und Flexibilität mit dem 6-Achsen FANUC Roboter / 2 Paletten 300 x 300 mm Gewicht: 6'000 kg Lieferumfang Reitstock: verfahrbarer Teilapparat zum Referenzieren über die Werkzeugspitze, Spannkraft bis zu 4400 N Abrichteinheit 1: CNC gesteuert, zum Abrichten der Profilscheibe, geeignet für Vollformrolle
