Analysesoftware J1939 Module

TestNetzwerkmanagement und -konfigurationDatenbank

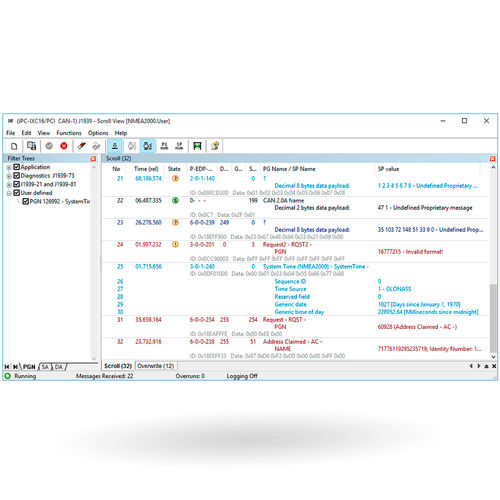

Als Zusatz-Modul zum canAnalyser zeigt das J1939-Modul empfangene Nachrichten entsprechend der SAE J1939-Notation an. Dies beinhaltet die Interpretation der empfangenen Nachrichten und das Extrahieren der "Parameter Group Number", der "Source Address", der "Destination Address" und der "Suspect Parameter" mit Name, Wert und Einheit. Funktionen und Highlights Vereinfacht die Analyse von J1939-Netzwerken und -Geräten Direkte Anzeige aller J1939-Nachrichten gemäß SAE J1939-Spezifikation Einfache Integration in die canAnalyser-Testumgebung Funktionsprinzip Das J1939 Modul verarbeitet und interpretiert das Transport-Protokoll und stellt die Diagnosenachrichten in interpretierter Form dar. Anwendungsspezifische Nachrichten können mit Hilfe einer hinterlegten Datenbank, in der "Parameter Group" sowie die "Suspect Parameters" definiert sind, interpretiert werden. Eine solche Datenbasis ist z.B. die XML-Datei, die mit dem von IXXAT angebotenen SAE J1939 Designer erzeugt werden kann. Für die übersichtliche Anzeige der Werte, können diese nach Parametergruppe sowie Quell- und Zieladresse gefiltert werden. Die Weiterverarbeitung oder Dokumentation der empfangenen Nachrichten kann durch schritthaltenden oder einmaligen CSV-Export in eine ASCII-Datei erfolgen.
