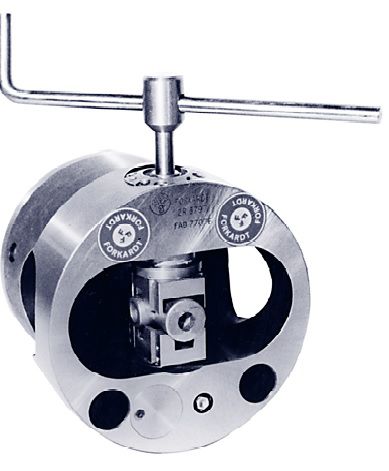

Standard-Hydrodehnspannfutter HS

für Werkstücke

Das halbautomatische FORKARDT Schwenkfutter Typ HS wurde als wirtschaftliche Alternative zum vollautomatischen hydraulisch betätigten FORKARDT Schwenkfutter Typ HSR entwickelt. Es wird insbesondere dann eingesetzt, wenn die Bearbeitungen häufig zwischen schwenkfuttertypischer Anwendung und in Standard-Kraftspannfuttern gespannter Werkstücke wechseln. Die spindelseitigen Anschlussmaße des Futters Typ HS sind so gewählt, dass sie mit Standard-Kraftspannfuttern wie z. B. der FORKARDT KT-Serie korrespondieren. Die eingesetzten Betätigungszylinder brauchen ebenfalls nicht gewechselt zu werden. Die Anschlussmaße der Spanneinsätze wurden weitgehend vom HSR übernommen, so dass zahlreiche erprobte Konstruktionen für die Werkstückaufnahme verwendet werden können. Zapfenkreuzbearbeitung Armaturen und Fittings Tripodenfertigung Einspannen der Werkstücke mit einem Schlüssel von Hand. Automatisches Schwenken des Werkstückes um 4 x 90° mit Verriegelung nach jedem Schwenkvorgang. Die Betätigung erfolgt durch einen hydraulischen oder pneumatischen Zylinder mit Wegkontrolle in Standardausführung, wie er bei Standard-Kraftspannfuttern zur Anwendung kommt. Der Schwenkvorgang kann bei laufender Spindel erfolgen; der Funktionsablauf ist NC-programmierbar. Schnelle und leichte Montage auf der Maschine wie ein Standard-Drehfutter – daher besonders geeignet zum Nachrüsten vorhandener Maschinen.
