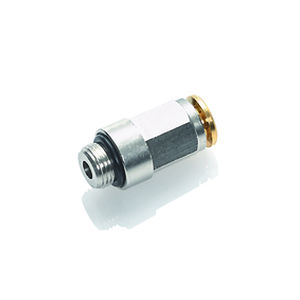

Pneumatischer Anschluss HDS 01GewindePush-inISO
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendung
- pneumatisch
- Befestigung
- Gewinde, Push-in
- Normen
- ISO, DIN
- Material
- vernickeltes Messing
- Typ
- außen
- Weitere Eigenschaften
- mit Klappe, Hochdruck, flexibel, Modul
- Durchmesser
4 mm, 6 mm
(0,157 in, 0,236 in)- Betriebsdruck
250 bar
(3.625,94 psi)
Beschreibung
– Verschraubung für den Hochdruckbereich
– Schlauchmontage mit einem Handgriff
– Lösering mit integrierter Spannzange
– für Schläuche verschiedener Materialien
– kleine Baugröße und geringes Gewicht
– O-Ring aus HNBR
– modularer, flexibler Aufbau
Betriebstemperatur - -40°C bis +150°C
Werkstoffe -
Gehäuse Messing vernickelt
Dichtungen aus HNBR
Hülse aus Messing blank
Druckring aus Messing blank
zyl. Gew. DIN EN ISO 228 kon. Gew. DIN EN 10226 (DIN 2999) metr. Gew. UNI 7707 - CW614N und CW617N
CW614N
CW614N
Gewinde -
zyl. Gew. DIN EN ISO 228
kon. Gew. DIN EN 10226 (DIN 2999)
metr. Gew. UNI 7707 -
zylindrisch mit O-Ring-Abdichtung
Schläuche -
empfohlene Abmessungen:
4mm = 4×1,5
6mm = 6×3
Toleranzen: ±0,05mm
empfohlene Materialien: PA, hochdruckgeeignete Schläuche
