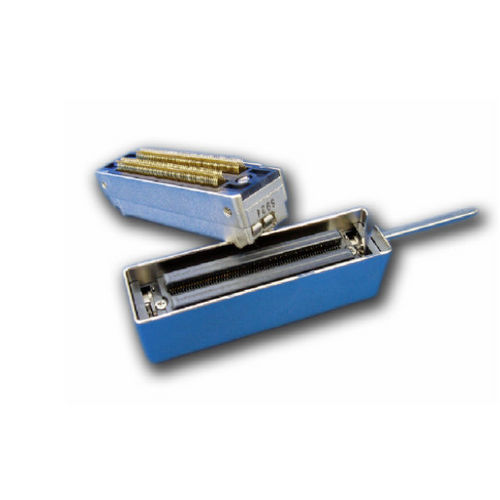

ZIF-Steckverbinder QLC

D-subrechteckigmit Verriegelung

Produktbeschreibung ITT erweitert seine DL-Steckverbinderfamilie um das Miniatur-QLC-Gerät, um die Anforderungen an Größe, Zuverlässigkeit und Steckverbinder für tragbare medizinische Geräte zu erfüllen. Ähnlich wie die Steckverbinder der DL-Serie ist der QLC-Steckverbinder sehr zuverlässig, einfach während des Kabelbaums zu montieren und verfügt über eine hohe Pinzahl, 260 Kontakte im Stil der Leiterplattenmontage. Die Buchse ist sowohl in Standard-Lötfahnen als auch in Einpresskontakten erhältlich. Der QLC verwendet ein robustes vernickeltes Aluminiumgehäuse und verfügt über eine Mindestlebensdauer von 20.000 Steckzyklen ohne Leistungsverlust. Die Schnittstelle des QLC-Steckverbinders verwendet EMV-Federn und einen Schirmverriegelungsmechanismus, um einen gleichmäßigen Steckdruck am Umfang des gesteckten Steckverbinders zu gewährleisten und eine EMV/RFI-Abschirmung zu schaffen. Angesichts der aktuellen technologischen Fortschritte, die kleinere Anschlusssysteme erfordern, hat ITT die Größe des aktuellen DL bei gleicher Kontaktanzahl um mehr als 60% reduziert.
