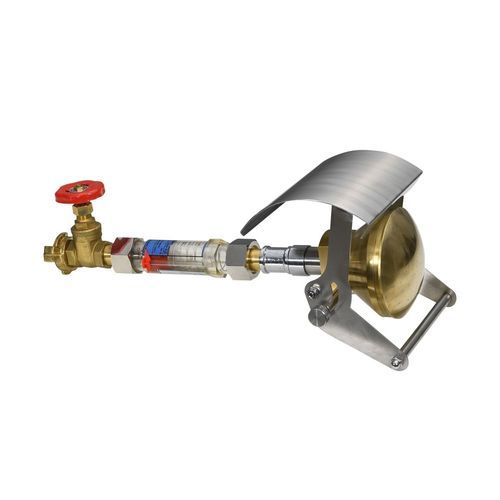

Zerstäubungsdüse SB.1000

für Wasserfür Test

Spritzbrause für Tests nach IPX3 und IPX4 Zweck und Aufgabenstellung Die nachfolgend beschriebene Spritzbrause ermöglicht eine konforme Prüfung des Wasserschutzes der Schutzrade IPX3 und IPX4 gemäß IEC 60529 /2013 und ISO 20653. Es sind folgende Schutzart-Prüfungen durchführbar: IPX3 = Sprühwasser IPX4 = Spritzwasser Ausführung - Der Brausekopf hat einen Durchmesser von 102 mm - Die Wölbung des Brausekopfs hat einen Radius von 75,5 mm. - Der Brausekopf enthält 121 Öffnungen mit einem Durchmesser von 0,5 mm - Der Brausekopf kann zum reinigen zerlegt werden (z.B. zum Entkalken). - Am Brausekopf ist eine bewegliche Abdeckung mit Gegengewicht montiert. - Mit dieser Abdeckung werden gemäß der Normen alle Strahlen abgedeckt, die um mehr als 60° von der senkrechten abweichen. - Der Wasserdurchfluss wird durch einen Durchflussmesser erfasst und angezeigt (Messbereich von 0 – 12 l/min) - Die Durchflussmenge kann durch ein Drosselventil eingestellt werden, das gleichzeitig als Absperrventil dient. - Der Schlauch zur Wasserversorgung wir über eine GEKA-Kupplung angeschlossen. (NW 1/2“) - Im Lieferumfang sind 3m Schlauch und 2 GEKA-Kupplungen enthalten Bauseitige Voraussetzungen beim Kunden - Stadtwasseranschluss mit 2 bar Vordruck und 20 l/min abnehmbarer Wassermenge (wir empfehlen die Brause mit einer maximalen Wasserhärte von 5°dH zu betreiben)
