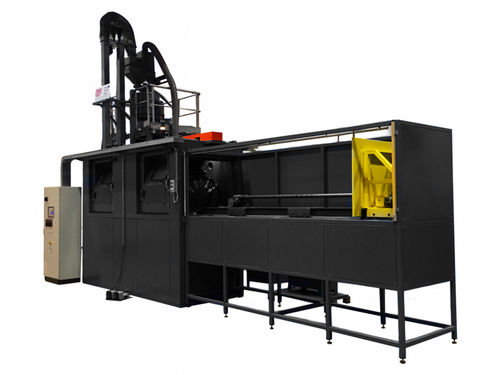

Satelliten-Kugelstrahlanlage PP8SC-DR-BO

für Rohrekontinuierlichautomatisch

Die Shotpeening-Maschine Typ PP8SC-DR-BO eignet sich für das automatische Shotpeening von zylindrischen Teilen (Wellen, Rohre, Achsen...) dank der auf dem Ladewagen installierten Rollvorrichtung. Die Anlage ist mit einem Hauptwagen ausgestattet, der das Be- und Entladen außerhalb der Kabine ermöglicht. Die Ein- und Ausfahrt des Wagens in die bzw. aus der Kammer erfolgt automatisch (motorgetrieben). Die zylindrischen Teile befinden sich auf einer horizontalen Drehvorrichtung mit Rotationskontrolle. Die Düsen werden auf einem speziellen Halter platziert, um den Peening-Prozess auf das Teil zu fokussieren (ohne Strömungsüberschneidungen). Auf dem Dach der Kabine ermöglicht ein einachsiges Portal die Bewegung der Düsen (Hub 3.000 mm). Ein Doppeldruckbehälter mit Magnavalves ermöglicht einen kontinuierlichen Prozess ohne Unterbrechungen und mit einer genauen Durchflusskontrolle. Die Strahlanlagen mit rotierenden Satelliten des Typs PTR-S-R sind für die Behandlung empfindlicher Teile im Einzelbetrieb mit einer beliebigen Anzahl von Strahlen ausgelegt. Die Düsen werden von einem Roboter gesteuert. Die Maschine ist mit einem indexierten Haupttisch ausgestattet, der den Ein- und Austritt der Teile in die Strahlkammer ermöglicht. Der Haupttisch ist mit 2 oder 4 Satelliten ausgestattet; jede Trennwand ist durch eine Wand unterteilt, um das Austreten von Strahlmittel und Lärm im Bedienerbereich zu verhindern. Die Düsen werden von einem Roboter gesteuert. Die Anzahl der Düsen wird in Abhängigkeit vom Ladevolumen, der Produktionsrate und der Geometrie der Teile festgelegt. Diese Maschine ist für den manuellen Be- und Entladevorgang geeignet
