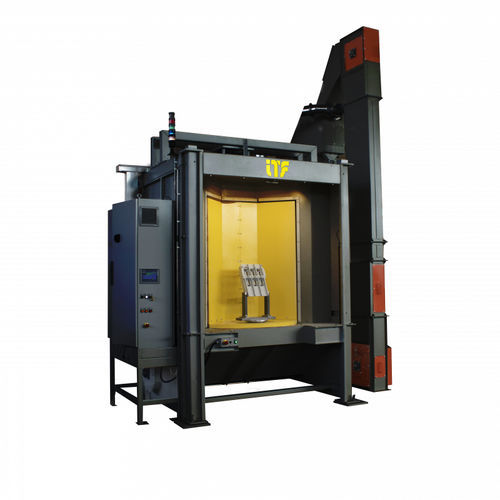

Satellitenstrahlanlage PTR-PSR

für Metallkontinuierlichautomatisch

Strahlanlagen mit rotierenden Satelliten des Typs PTR-S-R sind für die Behandlung empfindlicher Teile im Einzelstrahlverfahren mit jeder Art von Strahlen konzipiert. Die Düsen werden von einem Roboter gesteuert. Die Maschine ist mit einem indexierten Haupttisch ausgestattet, der den Ein- und Austritt der Teile in die Strahlkammer ermöglicht. Der Haupttisch ist mit 2 oder 4 Satelliten ausgestattet; jede Trennwand ist durch eine Wand unterteilt, um das Austreten von Strahlmittel und Lärm im Bereich des Bedieners zu verhindern. Eine Station ist für das Be-/Entladen vorgesehen, während eine andere (gegenüber dem Ladebereich) für den Strahlprozess bestimmt ist. Die Düsen werden von einem Roboter gesteuert. Die Anzahl der Düsen wird in Abhängigkeit vom Ladevolumen, der Produktionsrate und der Geometrie der Teile festgelegt. Diese Maschine ist für den manuellen Belade-/Entladebetrieb geeignet, kann aber auch mit einer automatischen Handhabungseinrichtung ausgestattet werden, je nach Anforderung der Prozesslinie (2-Achsen-Portal, Roboter...). Die Drucktechnik wird bei diesen Anlagen mit einem Doppeldruckbehälter installiert, um den kontinuierlichen Schussfluss ohne Unterbrechungen zu gewährleisten. Jeder Druckbehälterausgang kann mit Magnetventilen zur Kontrolle des Schussflusses ausgestattet werden. Die Maschine kann mit bis zu drei Robotern für das Peening ausgestattet werden. Strahlanlagen mit rotierenden Satelliten des Typs SSR sind für die Behandlung empfindlicher Teile im Einzelbetrieb mit einer beliebigen Anzahl von Strahlen ausgelegt. Die Düsen können fest montiert sein oder von Portalrobotern bedient werden. Die Maschine ist mit einem indexierten Haupttisch ausgestattet, der den Ein- und Austritt der Teile in die Strahlkammer ermöglicht. Die Düsen sind auf mehreren Satelliten platziert und können durch einen Schwenkarm über die gesamte Höhe der Kammer bewegt werden.
