Maschinenfuß 0.0.719.15

Metallregelbar

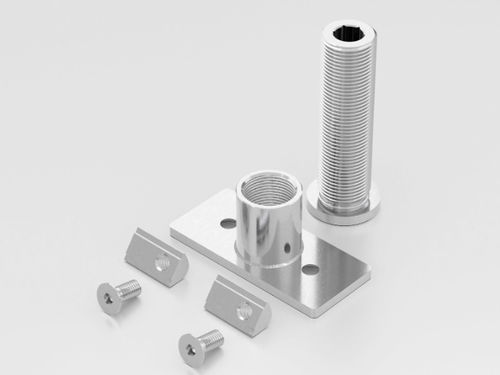

Der Sockelstellfuß 8 M20x40 ist hochbelastbar und um 40 mm stufenlos höhenverstellbar. Er besitzt einen integrierten Flansch, mit dem er an einer Nut 8 befestigt werden kann. Dazu muss eine Durchgangsbohrung in das mindestens 80 mm hohe Profil eingebracht werden. Die Fixierung am Boden erfolgt mittels Schraubanker SF 8 x130 (0.0.720.66). Sockelstellfuß 8 M20x40 Montagehinweise Sockelstellfuß 8 M20x40 Montagereihenfolge Sockelstellfuß 8 M20x40 inklusive Schraubanker bei Profilen mit 40 mm Breite: 1. Durchgangsbohrung ⌀24 mm einbringen (bei Bedarf von beiden Seiten) 2. Sockelstellfuß einbringen und befestigen 3. Rahmen mit Sechskant von oben nivellieren 4. Boden aufbohren und Bohrloch säubern 5. Schraubanker von oben einführen und festdrehen
