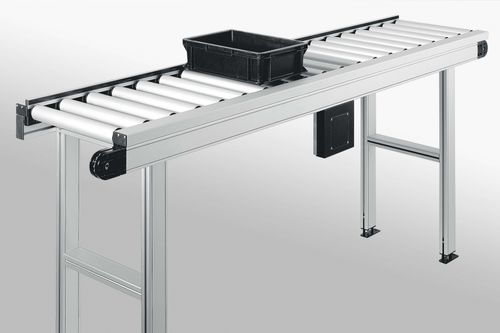

Rollenförderer 0.0.463.53

KettenTransportbreit

Eine Bahn mit angetriebenen Transportrollen eignet sich für vielfältige automatisierte Förder- und Transportaufgaben. Sie wird aufgebaut unter Verwendung des Kettentriebes. Dabei werden die speziellen Transportrollen einseitig von einer vollständig abgedeckten Kette in den Profilnuten des Rahmens angetrieben. Die Länge einer angetriebenen Transportrollenbahn sollte 6 m nicht überschreiten, der Abstand der einzelnen Rollen kann beliebig gewählt werden. Die maximale Breite einer Rolle kann 800 mm betragen. Transportrollen werden hergestellt aus Rohren D50 Al oder D50 KU und jeweils einem Lagersatz. Ein Lagersatz besteht aus zwei kompletten Lagerflanschen, von denen einer mit einem Kettenrad in die Antriebskette eingreift. Lagersätze für Rollen sind neben der angetriebenen auch in nicht angetriebener Ausführung erhältlich, um z. B. Staurollen in eine angetriebene Rollenbahn einbauen zu können. Transportrolle angetrieben, Lagersatz Das Gehäuse der Kettenumlenkung ist zur Befestigung eines Lagerblocks vorbereitet. Diese Transportrolle wird nicht über die Kette angetrieben. Bei Bedarf kann die letzte Transportrolle mit einem Rundriemen ⌀ 4 mm von der letzten angetriebenen Rolle mit angetrieben werden.
