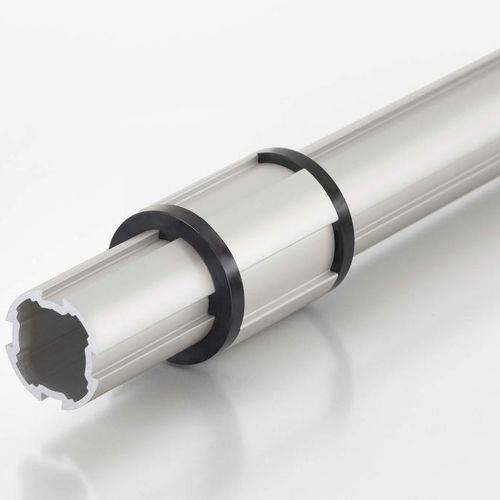

Lineares Gleitlager 0.0.676.25

AluminiumBuchsenreibungshemmend

Die wirft nichts aus der Bahn! Mit Gleitlager-Hülsen D40/D30 ESD verdrehgesichert führen Sie ein Profilrohr D40/30 gezielt entlang eines Profilrohrs D30 und Profils 6 D30. Diese Gleitlager-Hülsen nutzen die Nuten, um die Rotation um die Längsachse des Führungsprofiles zu verhindern. So gleitet die bewegte Komponente einer LCA/ Karakuri/LCA-Anwendung entlang des Trägerprofils und hält durch die Verdrehsicherung die Orientierung. Das erleichtert beispielsweise die Führung von Gegengewichten bei Karakuri/LCA-Anwendungen, bei denen keine Drehung um das Führungsprofil erwünscht ist. Das Gleitlager D40/D30-50 ESD verdrehgesichert ist als kompletter Satz in 50 mm Länge erhältlich. Mit den Einzelkomponenten entstehen individuellen Lager in der gewünschten Länge um ideale Führungsverhältnisse zu erreichen. Hinweis: Im Gegensatz zur verdrehgesicherten Variante ermöglichen Gleitlager-Hülsen D40/D30 ESD (0.0.665.63) auch rotierende Bewegungen. Gleitlager D40/D30-50 ESD Für individuelle Gleitlager in über 50 mm Länge müssen vier Bohrungen im Profilrohr D40/D30 (0.0.666.63) angebracht werden, in denen die Zungen der Gleitlager-Hülsen einrasten. Fx = 50 N Fz = 500 N Mx = 5 Nm My = 5 Nm Mz = 0 Nm (0.0.665.36) Mz = 5 Nm (0.0.676.25)
