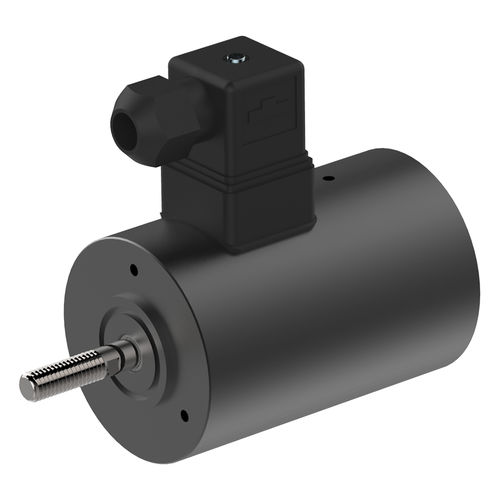

Hubmagnet GI Series

maßgefertigtIP20IP65

Industriemagnet Universell einsetzbarer Hochleistungshubmagnet für höchste Ansprüche. Sonderausführungen sind lieferbar. Spezifikationen Funktion ziehend / stossend Vorzugs-Nennspannung 24VDC (max. 230VAC) Isolierstoffklasse B (130°C) DIN VDE 0580 Prüfspannung EN 60664-1 Überspannungskategorie III Schutzart Litzenanschluss W IP20 (IEC 60529) Steckanschluss S IP40; max. IP65 (IEC 60529) El. Anschlussart Litzen (300mm), AWG20 Steckanschluss DIN-175301-803 Oberflächenbehandlung schwarz lackiert Bewegte Masse 0.060kg Total Magnetgewicht 0.430kg Bemerkungen 1) Magnete hergestellt und geprüft nach DIN VDE 0580 2) Magnetkraft betriebswarm gemessen bei 20°C Umgebungstemperatur, waagrechter Bewegungsrichtung mit 90% Nennspannung 3) Die Magnethaftkraftwerte gelten nur als Referenzwerte und können infolge Toleranzen um ±10% abweichen 4) Sonderausführungen sind lieferbar 5) Änderungen vorbehalten - Abbildungen unverbindlich 6) RoHS konform, frei von Halogenen (PVC) 7) Unsere „Technischen Erläuterungen“ geben Auskunft über den Einsatz von Magneten sowie zu allgemeinen Montage- und Sicherheitshinweisen
