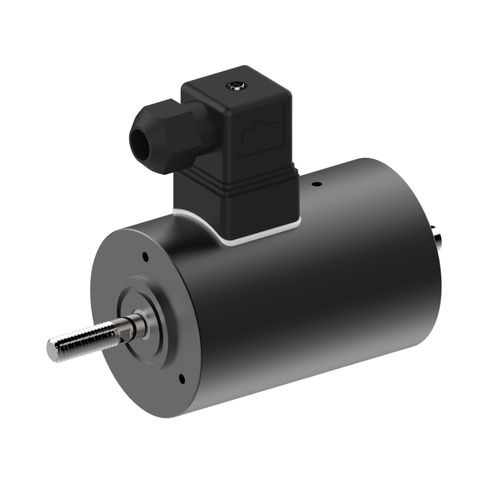

Hubmagnet UG series

maßgefertigtfür schwere LastenIndustrie

Universalmagnet Universell einsetzbarer Hochleistungshubmagnet für höchste Ansprüche. Sonderausführungen sind lieferbar. Universalmagnete ziehend, stossend, Doppel- oder Umkehrhub für Gleichstrom Erläuterungen Magnetkraft Die in den Tabellen angegebenen Kräfte sind bei einer Umgebungstemperatur von 20 °C gemessen und werden bei betriebswarmen Magneten und bei 90% Nennspannung erreicht. Sie gelten für die Vorzugsspannung 24 VDC. Die Magnetkraftwerte können infolge natürlicher Streuung ±10% von den Tabellenwerten abweichen. Anzugs- und Abfallzeiten Die Werte für die Anzugs- und Abfallzeiten sind Richtwerte und gelten für Nennspannung, betriebswarmen Zustand, bei Belastung mit 70% der in den Tabellen angegebenen Magnetkraft und gleichstromseitig geschaltet über einen Quecksilberschalter. Vorzugs-Nennspannung ISLIKER-Magnete haben eine Vorzugs-Nennspannung von 24 VDC. Andere Nennspannungen bis max. 230 VAC auf Wunsch möglich. Bei Geräten der Schutzklasse I ist die Schutzleiterverbindung nach VDE 0580 §6 vom Anwender sicherzustellen. Einschaltdauer Die Spieldauer für die Berechnung der Einschaltdauer beträgt 300 s. El. Anschlussart a) mit Litzenanschluss (300 mm) nach UL-1569 b) mit Steckanschluss DIN 43650 c) mit Klemmengehäuse Eingebauter Gleichrichter Die Magnete mit Klemmgehäuse oder Steckanschluss können mit einem eingebauten Gleichrichter, zum direkten Anschluss an Wechselspannung, versehen werden. Die maximal zulässige Leistung des Gleichrichters beträgt ca. 100 W bei 230 VAC. Lagerung des Magnetankers Die Magnete sind mit wartungsfreien PTFE-Lagern ausgerüstet. Oberflächenbehandlung der Magnete Mit einer Zweikomponentenfarbe, Farbton Grün, gespritzt (RAL 6011).
