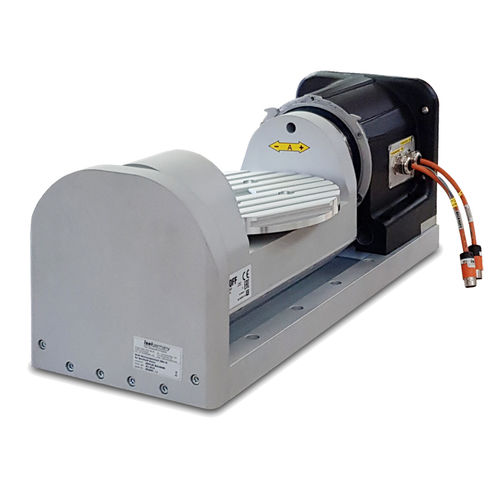

Dreheinheit DSH-M

Dreh-Schwenkeinheit DSH-M Mit der Dreh-Schwenkeinheit DSH-M können bestehende Maschinen mit einer 4. und 5. Achse nachgerüstet werden. Die Dreh-Schwenkeinheit basiert auf den bewährten und robusten isel RDH-Serie der Baureihe mit Harmonic-Drive-Technik. Der Aufbau ist sehr kompakt gehalten, um eine bestmögliche Raumausnutzung bei hoher Belastbarkeit zu gewährleisten. Die einzelnen Rundtische sind mit Harmonic Drive Einheiten ausgestattet, die für hohe Momentbelastbarkeiten und eine hohe Rund- und Planlaufgenauigkeiten sorgen. Die Dreh-Schwenkeinheit ist in den Größenvarianten, DSH-S und DSH-M erhältlich. Als Antrieb können verschiedenste Schritt- oder Servomotoren verwendet werden. Zusätzlich stehen verschiedene Typen an End- bzw. Referenzpunktschaltern zur Verfügung. Der Schwenkbereich der Schwenkachse kann individuell festgelegt werden und die Drehachse kann unbegrenzt gedreht werden. Merkmale 4./5. Achse in der isel-CNC-Maschine Mit Präzisionsgetriebe (Harmonic Drive) - Hoch belastbare und steife Abtriebslagerung - Spielfreiheit und hohe Torsionssteifigkeit Schutzart IP 65 Übertragungsgenauigkeit <1,5 arcmin Wiederholgenauigkeit <±6 arcsec Wartungsfrei EC60 TM - 200W/48V Motor: EC60 TM - 200W/48V NEMA 23 (Schrittmotor MS 200) Untersetzung: 1:101 1:51
